ブロワASSY  取り付け

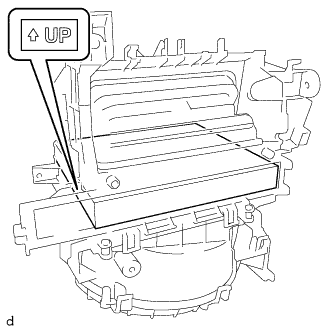

図の向きで、クリーンエアフィルタを取り付ける。

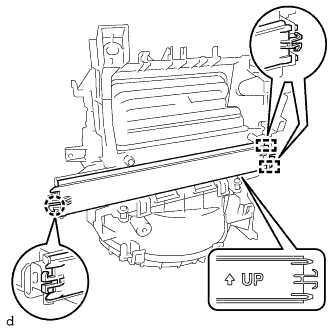

図の向きでガイド2箇所を差し込み、ツメをかん合させ、エアフィルタ ケースを取り付ける。

ガイド2箇所を差し込む。

ツメ2箇所をかん合させ、エア ダクトを取り付ける。

ツメ3箇所をかん合させ、エアインレットダンパコントロール ケーブルSUB-ASSYを取り付ける。

スクリュ3本で、ブロワASSYを取り付ける。

寒冷地仕様車:

1. 各クランプをかん合させ、クイックヒータASSYのワイヤハーネスを取り付ける。
