エアコンディショナ ラジエータASSY  組み付け

準備品一覧

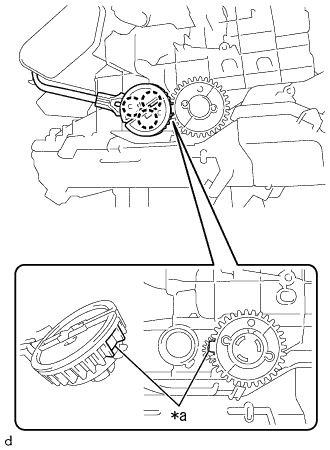

1. ギヤを図の基準位置に合わせて、ツメ3箇所をかん合させ、エアミックスダンパコントロール ケーブルSUB-ASSYを取り付ける。


   イラスト内指示文字

   *a

   基準位置

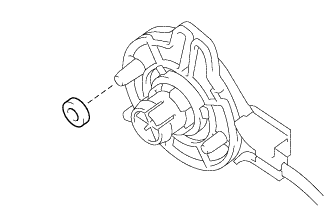

1. パッキンを取り付ける。

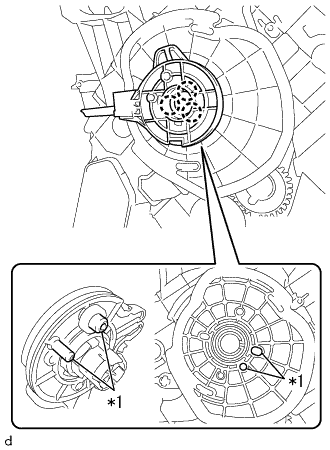

2. ガイド2箇所を差し込み、ツメ3箇所をかん合させ、デフロスタダンパコントロール ケーブルSUB-ASSYを取り付ける。


   イラスト内指示文字

   *1

   ガイド

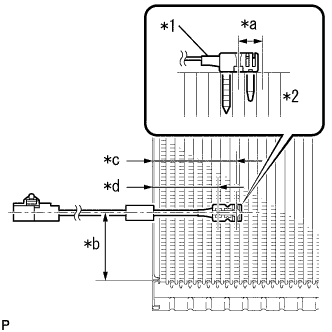

1. 図の位置にクーラ サーミスタ NO.1を取り付ける。


   イラスト内指示文字

   *1	樹脂ケース
   *2	クーラ サーミスタ NO.1
   *a	①の範囲
   *b	48 to 52 mm (タンクより)
   *c	61.1 mm (センサ部)
   *d	47.7 mm (固定部)

   ■ 注 意 ■

   1. クーラ サーミスタ NO.1の保持力確保のため、差込は1回に限る。

   2. クーラ サーミスタ NO.1再使用時は、既存の差込跡の一列隣(左右どちら側でも可)にずらした位置に差込みのこと。(①の範囲)

   3. クーラ サーミスタ NO.1差込み後は、リード線に無理な力を加えないこと。

   4. 樹脂ケース端部が、クーラ サーミスタ NO.1端部に接触するまで、まっすぐに差し込む。


1. 新品のOリング2個およびクーラエキスパンション バルブとのかん合部に、コンプレッサオイル(ND-OIL8)を十分に塗布する。






2. Oリング2個をクーラ エバポレータ NO.1に取り付ける。


   ■ 注 意 ■

   OリングおよびOリングシール部にゴミ等を付着させない。

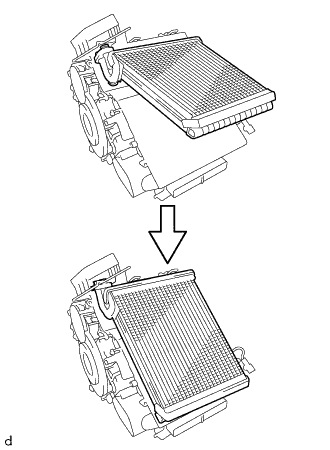

3. 図のように、クーラ エバポレータ NO.1をクーラ サーミスタ NO.1と一体でヒータケースアッパーに取り付ける。






4. ツメ4箇所をかん合させ、ヒータケースロワーを取り付ける。


5. クランプをかん合させ、コネクターをヒータケースロワーに取り付ける。


6. スクリュ6本で、ヒータケース ロワーを取り付ける。






7. スクリュ2本で、カバーを取り付ける。

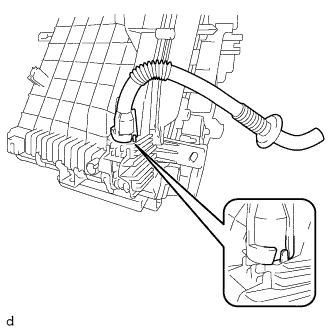

1. 図のように、ドレンクーラ ホースの凹部とヒータケースの凸部を合わせ、ドレンクーラ ホースをヒータケースロワーに取り付ける。


1. クーラエキスパンション バルブをクーラ エバポレータ NO.1に仮付けする。


2. ヘキサゴンソケットレンチ4を使用して、ヘキサゴンボルト2本 で、クーラエキスパンション バルブを取り付ける。


   基準値

   T = 3.5 N・m{ 36 kgf・cm }

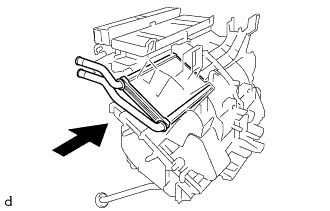

1. 図の矢印方向にスライドさせ、ヒータ コアASSYをエアコンディショナ ラジエータASSYに取り付ける。

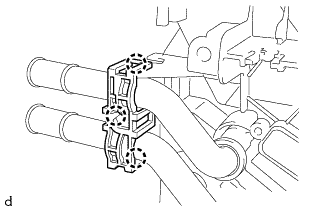

2. ツメ3箇所をかん合させ、クランプを取り付ける。


1. スクリュ2本で、クイックヒータASSYを取り付ける。


2. 各クランプをかん合させる。
