エアコンディショナ ラジエータASSY  分解

準備品一覧

1. 各クランプのかん合をはずす。


2. スクリュ2本をはずし、クイックヒータASSYを取りはずす。


1. ツメ3箇所のかん合をはずし、クランプを取りはずす。

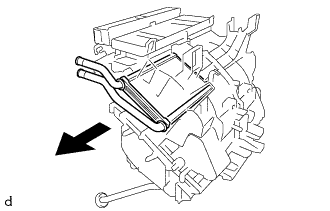

2. 図の矢印方向にスライドさせ、ヒータ コアASSをエアコンディショナ ラジエータASSYから取りはずす。


1. ヘキサゴンソケットレンチ4を使用して、ヘキサゴンボルト2本をはずし、クーラエキスパンション バルブを取りはずす。

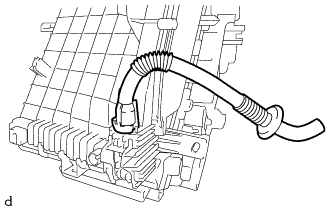

1. ドレンクーラ ホースを取りはずす。


1. スクリュ2本をはずし、カバーを取りはずす。






2. スクリュ6本をはずす。


3. クランプのかん合をはずし、コネクターをヒータケースロワーから切り離す


4. ツメ4箇所のかん合をはずし、ヒータケースロワーを取りはずす。






5. 図のように、クーラ エバポレータ NO.1をクーラ サーミスタ NO.1と一体でヒータケースアッパーから取りはずす。






6. Oリング2個をクーラ エバポレータ NO.1から取りはずす。


1. クーラ サーミスタ NO.1を取りはずす。

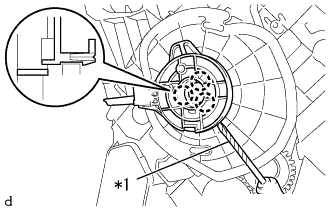

1. 保護テープを巻いたマイナスドライバーを使用して、ツメ3箇所のかん合をはずし、デフロスタダンパコントロール ケーブルSUB-ASSYを取りはずす。


   イラスト内指示文字

   *1

   保護テープ





2. パッキンを取りはずす。


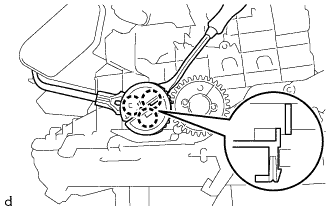

1. クリップリムーバーを使用して、ツメ3箇所のかん合をはずし、エアミックスダンパコントロール ケーブルSUB-ASSYを取りはず す。
