エアコンディショナ ラジエータASSY  取り外し

準備品一覧

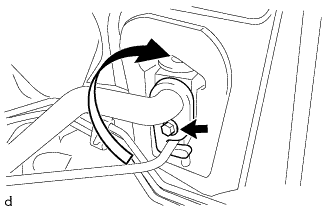

1. ボルトをはずし、図のようにフック型コネクターを回す。

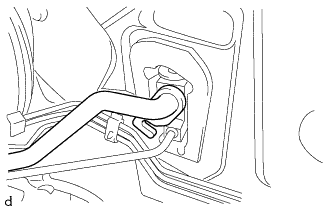

2. サクション ホースSUB-ASSYを切り離す。


3. Oリングをサクション ホースSUB-ASSYから取りはずす。


   ■ 注 意 ■

   切り離したサクション ホースSUB-ASSYおよびクーラエキスパンションバルブのかん合部にビニールテープを巻き、ゴミおよび水分などの侵入を防ぐ。

1. リキッド パイプSUB-ASSYを切り離す。


2. Oリングをリキッド パイプSUB-ASSYYから取りはずす。


   ■ 注 意 ■

   切り離したリキッド パイプSUB-ASSYおよびクーラエキスパンション バルブのかん合部にビニールテープを巻き、ゴミおよび水分などの侵入を防ぐ。

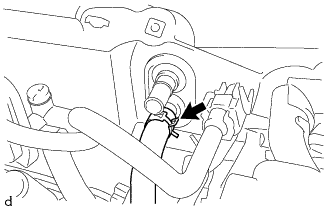

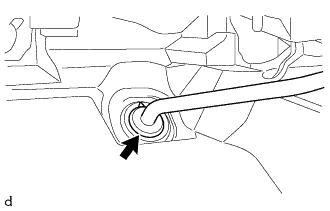

1. クランプをずらし、ヒータウォータ ホース アウトレット Aを切り離す。


   ■ 注 意 ■

   1. ヒータウォータ ホース アウトレット Aに無理な力を加えない。

   2. 冷却水が漏れるため、受け皿·ウエス等を用意しておくこと。


1. クランプをずらし、ヒータウォータ ホース アウトレット Aを切り離す。


   ■ 注 意 ■

   1. ヒータウォータ ホース アウトレット Aに無理な力を加えない。

   2. 冷却水が漏れるため、受け皿·ウエス等を用意しておくこと。

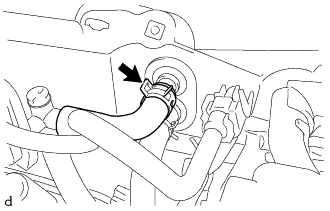

1. クランプをずらし、ヒータウォータ ホース インレット Aを切り離す。


   ■ 注 意 ■

   1. ヒータウォータ ホース インレット Aに無理な力を加えない。

   2. 冷却水が漏れるため、受け皿·ウエス等を用意しておくこと。


1. クランプをずらし、ヒータウォータ ホース インレット Aを切り離す。


   ■ 注 意 ■

   1. ヒータウォータ ホース インレット Aに無理な力を加えない。

   2. 冷却水が漏れるため、受け皿·ウエス等を用意しておくこと。


(要領は参照)

(要領は参照)

(要領は参照)

1. コネクター2箇所を切り離す。


2. ボルト2本をはずし、パワーステアリング コンピュータASSYを取りはずす。

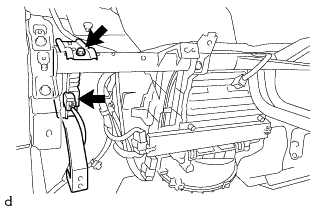

1. コネクターを切り離す。


2. スクリュをはずし、ドアコントロール コンピュータASSY(レシーバ ツキ)を取りはずす。

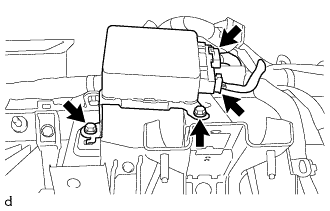

1. コネクターを切り離す。


2. ボルトをはずし、ボルテージ インバータASSYを取りはずす。

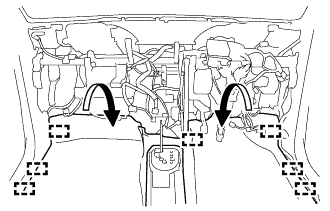

1. ガイド7箇所のかん合をはずし、フロア カーペットASSY FRをエアダクト リヤNO.4が見える位置までめくる。

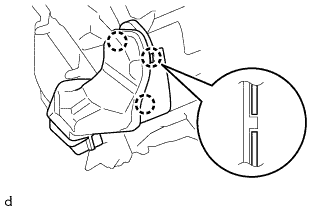

1. ツメ2箇所のかん合をはずし、エアダクト リヤ NO.4を取りはずす。

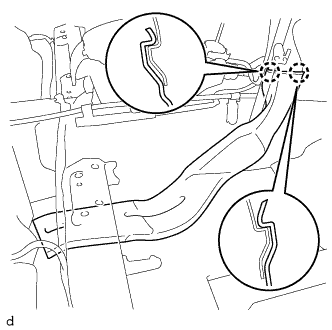

1. ツメ2箇所のかん合をはずし、エアダクト RR NO.3を取りはずす。

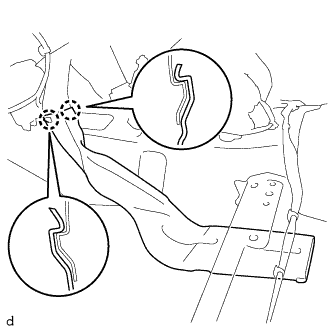

1. ツメ2箇所のかん合をはずし、エアダクト RR NO.2を取りはずす。


1. ツメ2箇所のかん合をはずし、エアダクト RR NO.1を取りはずす。

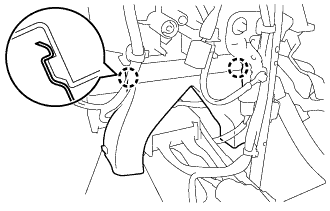

1. 各クランプのかん合をはずす。


2. 寒冷地仕様車:







   1. アースワイヤ取り付けボルトをはずし、アースワイヤを切り離す。


      イラスト内指示文字

      *1	ボルト
      *2	スクリュ
      *3	ナット
      *4	アースワイヤ取り付けボルト(寒冷地仕様車)

3. ボルト2本、スクリュおよびナットをはずし、インストルメントパネル ブレースSUB-ASSY NO.1を取りはずす。


1. ボルト3本をはずし、アースワイヤを切り離す。









   イラスト内指示文字

   ボルト

   ナット

2. ナット3個をはずし、ヒューズボックスを切り離す。


3. 寒冷地仕様車:







   1. クイックヒータASSYのコネクターを切り離す。


4. 各コネクターを切り離す。






5. 各クランプのかん合をはずし、インストルメントパネルワイヤを切り離す。













1. ボルト6本およびスクリュ3本をはずし、インストルメントパネル リインホースメントASSYを取りはずす。









   イラスト内指示文字

   ボルト

   スクリュ

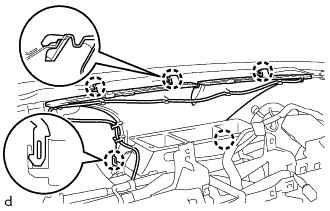

1. ツメ5箇所のかん合をはずし、デフロスタ ノズルASSYを取りはずす。

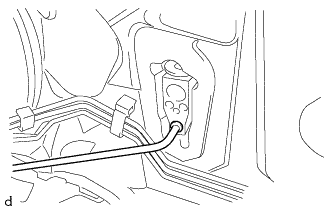

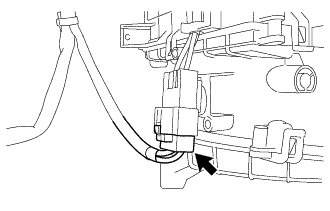

1. ドレンクーラ ホースを切り離す。

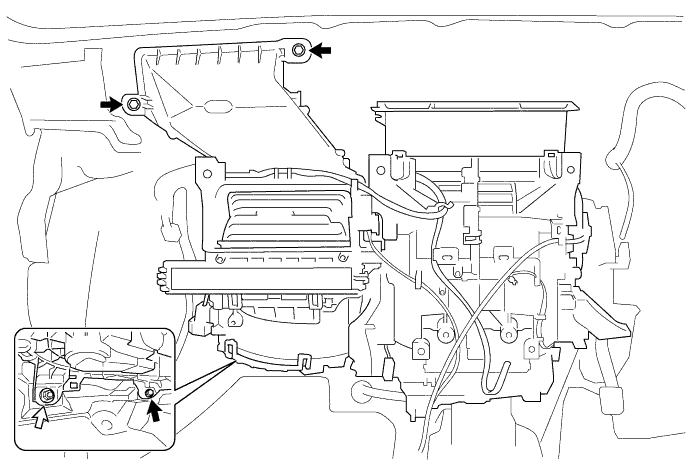

1. ボルト3本およびナットをはずし、エアコンディショナーユニットASSYを取りはずす。









   イラスト内指示文字

   ボルト

   ナット

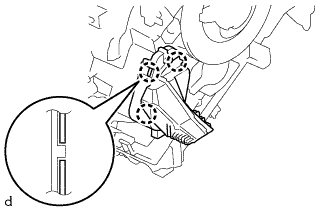

1. ツメ3箇所のかん合をはずし、ヒータ トゥー レジスタ ダクトASSYを取りはずす。


1. 寒冷地仕様車:







   1. 各クランプのかん合をはずし、クイックヒータASSYのワイヤハーネスを切り離す。

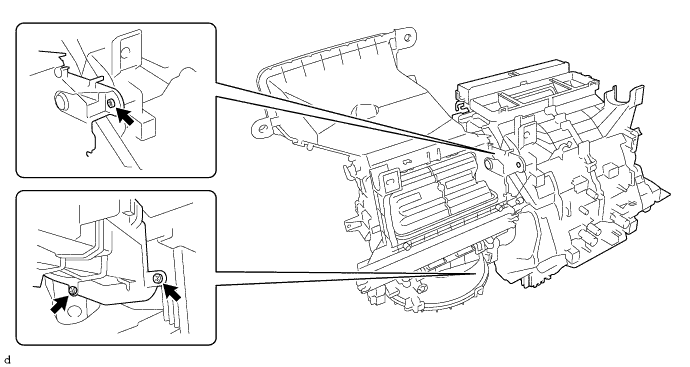

2. スクリュ3本をはずし、エアコンディショナ ラジエータASSYを取りはずす。

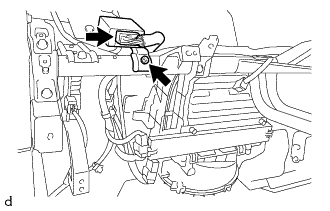

1. コネクターを切り離す。


2. スクリュを取りはずす。






3. 図のように、エアコンディショナ アンプリファイアASSYを取りはずす。

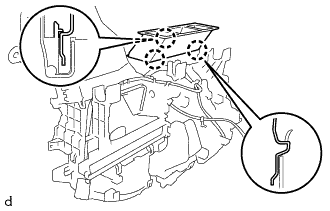

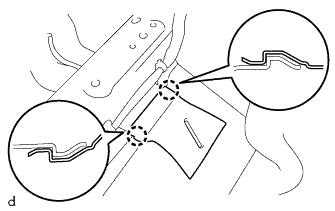

1. ツメ3箇所のかん合をはずし、エアダクト NO.2を取りはずす。


   ■ 注 意 ■

   1. エアコンディショナ ラジエータASSYのヒータケースアッパーに割れおよび変形がないように取りはずすこと。

   2. 脱落および異音が発生するおそれがあるため、エアダクト NO.2のかん合部に割れおよび変形が生じた際は、必ず新品に交換する。


1. ツメ3箇所のかん合をはずし、エアダクト NO.1を取りはずす。


   ■ 注 意 ■

   1. エアコンディショナ ラジエータASSYのヒータケースアッパーに割れおよび変形がないように取りはずすこと。

   2. 脱落および異音が発生するおそれがあるため、エアダクト NO.1のかん合部に割れおよび変形が生じた際は、必ず新品に交換する。
