DTC    P1602    バッテリ劣化

準備品一覧


回路説明


  1. エンジンコントロール コンピュータはバッテリの状態を見ており、エンジンが回転している状態で(クランキング時を除く)バッテリ電圧がある一定の電圧より降下すると、バッテリ劣化と判断し、ダイアグコードを出力する。


ダイアグコード
DTC検出条件
  1. 診断条件
  2. 異常状態
  3. 異常期間
  4. その他
点検部位
P1602
  1. エンジン始動後60秒以上経過、エンジン回転中
  2. バッテリ電圧11.85 V未満
  3. 10秒以上
  4. 1トリップ
  1. バッテリ
  2. ワイヤハーネスまたはコネクター


回路図



A333415J01



点検手順


■ 注 意 ■
トラブルシュートを実施する前に、この回路のヒューズを点検すること。


手順1チャージングシステム点検

  1. チャージングシステムを点検する。(要領は参照)



NG
チャージングシステム修理または交換
OK


手順2ワイヤハーネスおよびコネクター点検（電源系統およびアース系統）


    E217720J12

  1. エンジンコントロール コンピュータのコネクターA54およびB67を切り離す。

  1. 下表に従って、端子間の電圧値を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    A54-1(BATT) - ボデーアース
    		常時
    		11 to 14 V

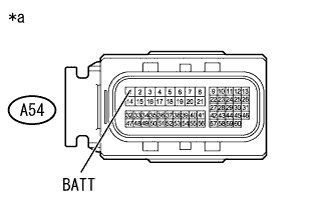

    イラスト内指示文字
    *a
    		車両ワイヤハーネスコネクター前側
    (エンジンコントロール コンピュータ接続コネクター)

  1. 下表に従って、端子間の抵抗値を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    B67-16(E1) - ボデーアース
    		常時
    		1 Ω未満



NG
ワイヤハーネスまたはコネクター修理または交換
OK

不具合現象のシミュレーション方法へ （要領は 参照）
