トランスミッション コントロールケーブルASSY（K310F·K312）  取り外し

準備品一覧

1. フューエルベーパフィードホースNO.2をインテークマニホルドから切り離す。






2. クランプのかん合をはずし、ワイヤハーネスをエアクリーナ キャップSUB-ASSYから切り離す。


3. インテークエアフローメータSUB-ASSYのコネクターを切り離す。


4. バキュームスイッチングバルブASSYのコネクターを切り離す。


5. クランプのかん合をはずし、ワイヤハーネスをバキュームスイッチングバルブASSYから切り離す。






6. クランプをゆるめ、エアクリーナホースをスロットル ボデーASSY(モータ ツキ)から切り離す。


7. クランプ2箇所を切り離し、エアクリーナ キャップSUB-ASSYをエアクリーナケースから取りはずす。


1. エアクリーナフィルタエレメントを取りはずす。






2. ワイヤハーネスクランプをエアクリーナ ケースSUB-ASSYから切り離す。


3. ボルト2本をはずし、エアクリーナ ケースSUB-ASSYを取りはずす。


1. バッテリプラスターミナルをバッテリから切り離す。






2. ナット2個をはずし、バッテリホールドダウンクランプおよびバッテリクランプボルトを取りはずす。


3. バッテリを取りはずす。


1. バッテリトレイを取りはずす


1. ワイヤハーネスクランプ7箇所をバッテリ キャリヤASSYから切り離す。


2. ボルト5本をはずし、バッテリ キャリヤASSYを取りはずす。


1. ボルト4本を取りはずし、フロントフロア ブレース CTRを取りはずす。


1. オキシジェンセンサのコネクターを切り離す。


2. オキシジェンセンサワイヤのグロメットをはずし、コネクターを室外に取り出す。






3. ボルト4本およびコンプレッションスプリング4個を取りはずす。


4. エキゾーストパイプサポート3箇所を切り離し、エキゾーストパイプASSY FRを取りはずす。


1. エキゾーストパイプ ガスケット NO.2をエキゾーストパイプASSY FRから取りはずす。


1. エキゾーストパイプ ガスケットをエキゾーストマニホルドから取りはずす。

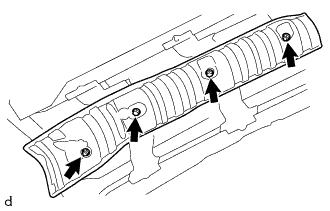

1. ボルト2本およびナット2個をはずし、フロントフロアヒートインシュレータNO.1を車両から取りはずす。


1. インストルメントパネルカップ ホルダASSYを開く。


2. ツメ2箇所のかん合およびガイドをはずし、インストルメントパネルカップ ホルダASSYを上方に引くようにして取りはずす。


1. ボルト2本およびクリップを取りはずす。


2. クリップ3箇所のかん合をはずし、インストルメントパネル ボックスSUB-ASSY CTRを取りはずす。


1. クリップ4箇所のかん合をはずし、リヤコンソール ボックスを取りはずす。


1. 保護テープを巻いたマイナスドライバーを使用してツメ2箇所のかん合をはずし、シフトロック レリーズボタン カバーをシフトレバーASSYから取りはずす。


   ■ 注 意 ■

   シフトロック レリーズボタン カバーおよびシフトレバーASSYを傷付けない。

   イラスト内指示文字

   *a

   保護テープ

1. シフトレバーをNポジションにする。






2. ケーブルエンドをシフトレバーASSYから切り離す。






3. ナットを図の矢印方向に約180度回転させ、ナットを保持しながらトランスミッションコントロールケーブルASSYをシフトレバープレートから切り離す。


   ■ 注 意 ■

   ナットを回しすぎると内部のスプリングが破損してしまい、トランスミッションコントロールケーブルASSYが再使用不可能になるため、回しすぎない。

   イラスト内指示文字

   *1	ナット
   *2	シフトレバープレート
   *a	約180度回転
   *b	切り離す





4. ナットをはずし、トランスミッションコントロールケーブルASSYをコントロールシャフトレバーから切り離す。


   イラスト内指示文字

   *a	マーキング
   *b	クリップ
   *c	スリット位置

5. クリップをはずし、トランスミッションコントロールケーブルASSYをトランスミッションコントロールケーブルブラケットNO.1から切り離す。


   ■ 注 意 ■

   トランスミッション コントロールケーブルASSYのマーキングが消えている場合は、切り離す前にトランスミッションコントロールケーブルブラケットNO.1のスリット位置に合わせたマーキングをする。





6. ナット3個をはずし、トランスミッションコントロールケーブルASSYを室外側から取りはずす。


   イラスト内指示文字

   *A	駆動方式FF
   *B	駆動方式4WD
