シフトロックコントロール ユニットASSY  組み付け



1. ポジションインジケータ ハウジング LWR取り付け


    C235773

  1. ツメ4箇所をかん合させ、ポジションインジケータ ハウジング LWRをシフトロックコントロール ユニットASSYに取り付ける。



2. ポジションインジケータランプ キャップ取り付け

  1. ポジションインジケータランプ キャップをポジションインジケータランプ バルブに取り付ける。



3. ポジションインジケータランプ バルブ取り付け

  1. ポジションインジケータランプ バルブをインジケータランプ ワイヤに取り付ける。



4. インジケータランプ ワイヤ取り付け


    C155838J06

  1. トランスミッションコントロールスイッチコネクターのコネクター番号7および14にインジケータランプ ワイヤを取り付ける。
    イラスト内指示文字
    *a
    		コネクター非接続状態
    (トランスミッションコントロールスイッチ)



    2. C236990J01

  2. トランスミッションコントロールスイッチコネクターのターミナルリテーナーを押し下げてロックする。
    イラスト内指示文字
    *1
    		ターミナルリテーナー

  3. クランプおよびガイド3箇所で、インジケータランプ ワイヤをシフトロックコントロールユニットASSYに取り付ける。



    4. C235776

  4. 図の矢印の方向にインジケータランプ ワイヤを回し、インジケータランプ ワイヤをポジションインジケータ ハウジング LWRに取り付ける。



5. ポジションインジケータ スライド カバー NO.2取り付け


    C235350

  1. ポジションインジケータ スライド カバー NO.2およびポジションインジケータ スライドカバー軸部の切り欠きを合わせて、ポジションインジケータ スライド カバー NO.2をポジションインジケータ スライドカバーに取り付ける。



6. ポジションインジケータ スライドカバー取り付け


    C235349J03

  1. ポジションインジケータ スライドカバーをポジションインジケータ ハウジング LWRに取り付ける。
    イラスト内指示文字
    *a
    		矢印
    V100135
    		車両前方

    ■ 注 意 ■
    ポジションインジケータ スライドカバーの刻印矢印が車両前方を向くように取り付ける。



7. ポジションインジケータ ハウジング取り付け

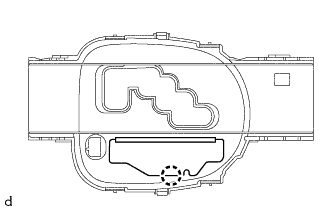

    C314526

  1. ツメをかん合させ、コントロールポジションインジケータプレートをフロアシフトポジションインジケータハウジングに取り付ける。

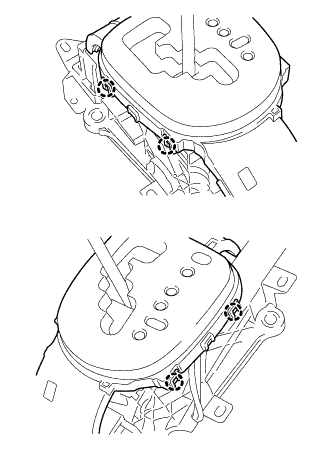

    2. C314527

  2. ツメ4箇所をかん合させ、フロアシフトポジションインジケータハウジングをポジションインジケータ ハウジング LWRに取り付ける。
