ウインドシールド ワイパ スイッチASSY  車上点検

準備品一覧



1. ウインドシールド ワイパ スイッチASSY点検

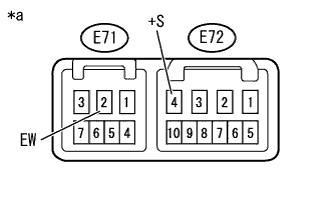

    E184502J13

  1. 間欠作動点検(フロントワイパ)

    1. IG ONにして、フロントワイパスイッチをINTにする。



    2. 各コネクタ端子間の電圧値を測定する。
      イラスト内指示文字
      *a
      		コネクター接続状態
      (ウインドシールド ワイパ スイッチASSY)

      □ 参 考 □
      コネクターを接続した状態で、コネクターの裏側から測定する。

      基準
      図に示す

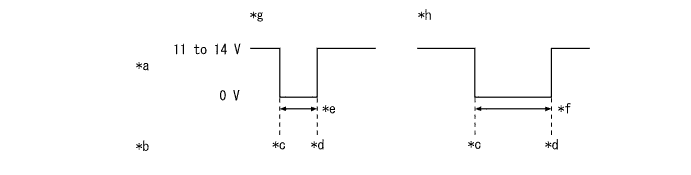

      E136493J28


      イラスト内指示文字
      *a
      		E72-4 (+S) - E71-2 (EW) 端子間電圧
      		*b
      		ワイパ作動
      *c
      		停止
      		*d
      		開始
      *e
      		1.6 ± 1.0 秒
      		*f
      		10.7 ± 5.0 秒
      *g
      		FAST:
      		*h
      		SLOW:

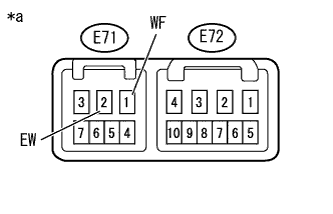

    2. E184502J14

  2. 作動点検(フロントウォッシャ)

    1. IG ONにして、フロントワイパスイッチをOFFにする。



    2. 各コネクタ端子間の電圧値を測定する。
      イラスト内指示文字
      *a
      		コネクター接続状態
      ( ウインドシールド ワイパ スイッチASSY)

      □ 参 考 □
      コネクターを接続した状態で、コネクターの裏側から測定する。

      基準
      図に示す

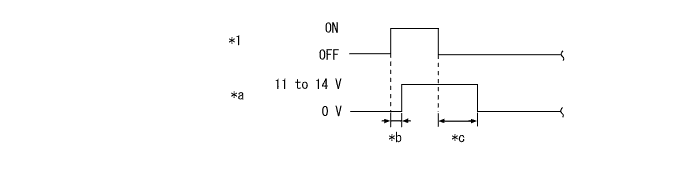

      E136494J11


      イラスト内指示文字
      *1
      		ウォッシャスイッチ
      		-
      		-
      *a
      		E71-1 (WF) - E71-2 (EW) 端子間電圧
      		*b
      		約0.5 秒
      *c
      		約2.2秒
      		-
      		-
