ウインドシールド ワイパ モータASSY  単体点検

準備品一覧



1. ウインドシールド ワイパ モータASSY点検

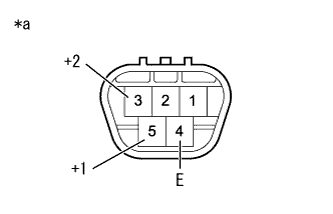

    E132856J26

  1. LO作動点検

    1. コネクターの各端子にバッテリー電圧を加えたとき、ウインドシールド ワイパ モータASSYが作動することを点検する。

      基準
      バッテリー接続
      		基準
      バッテリープラス → 5(+1)
      バッテリーマイナス → 4(E)
      		低速(LO)で作動する

  2. HI作動点検

    1. コネクターの各端子にバッテリー電圧を加えたとき、ウインドシールド ワイパ モータASSYが作動することを点検する。

      基準
      バッテリー接続
      		基準
      バッテリープラス → 3(+2)
      バッテリーマイナス → 4(E)
      		高速(HI)で作動する

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (ウインドシールド ワイパ モータASSY)
