ウインドシールド ワイパ モータASSY  取り外し

準備品一覧

1. 保護テープを巻いた薄刃マイナスドライバーを使用して、ツメ3箇所のかん合をはずし、ウインドシールド ワイパ アーム カバー2個を取りはずす。


   イラスト内指示文字

   *1

   保護テープ

1. ナットをはずし、フロントワイパアーム&ブレードASSY RHを取りはずす。


1. ナットをはずし、フロントワイパアーム&ブレードASSY LHを取りはずす。


1. ツメ2箇所およびガイドのかん合をはずす。






2. クリップのかん合をはずす。


3. 図の矢印方向に引いてガイドをはずし、カウルサイドパネルホール カバー RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. クリップ2個を取りはずす。






2. ツメ6箇所のかん合およびガイド3箇所をはずす。












3. 図の矢印方向に引いて、ガイド9箇所のかん合をはずし、カウルトップベンチレータ ルーバSUB-ASSYを取りはずす。








4. ウォッシャーホースを切り離す。

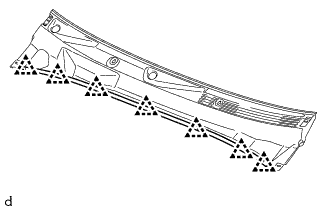

1. クリップ7箇所のかん合をはずし、フード トゥー カウルトップ シールを取りはずす。

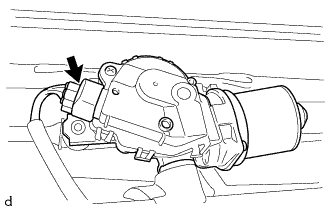

1. ウインドシールド ワイパ モータASSYのコネクターを切り離す。

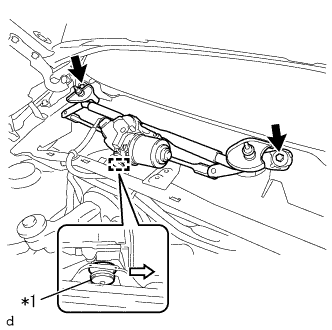

2. ボルト2本を取りはずす。


3. 図の矢印方向に引いてグロメットのかん合をはずし、ウインドシールドワイパモータ&リンクASSYを取りはずす。


   イラスト内指示文字

   *1

   グロメット

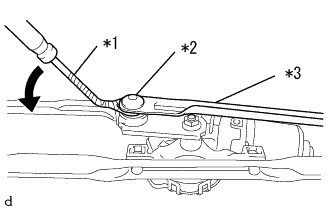

1. 保護テープを巻いたクリップリムーバーを使用して、ウインドシールド ワイパ モータASSYのクランクアームピボット部から、ワイパリンクロッド NO.2を切り離す。


   イラスト内指示文字

   *1	保護テープ
   *2	クランクアームピボット部
   *3	ワイパリンクロッド NO.2

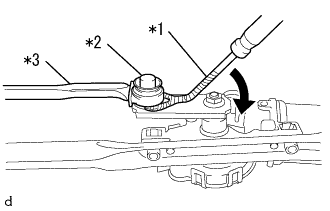

2. 保護テープを巻いたクリップリムーバーを使用して、ウインドシールド ワイパ モータASSYのクランクアームピボット部から、ワイパリンクロッド NO.1を切り離す。


   イラスト内指示文字

   *1	保護テープ
   *2	クランクアームピボット部
   *3	ワイパリンクロッド NO.1

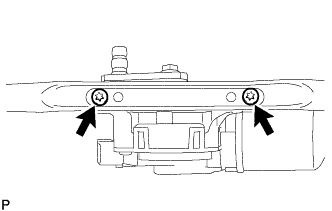

3. トルクスソケットレンチT30を使用してトルクススクリュ2本をはずし、ウインドシールド ワイパ モータASSYを取りはずす。
