ウインドシールド ワイパ モータASSY  取り付け

準備品一覧

1. トルクスソケットレンチT30を使用して、トルクススクリュ2本で、ウインドシールド ワイパ モータASSYをウインドシールド ワイパ リンクASSYに取り付ける。


   基準値

   T = 7.5 N・m{ 76 kgf・cm }

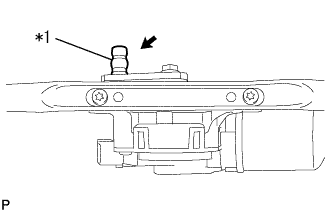

2. デンソー50号グリースをウインドシールド ワイパ モータASSYのクランクアームピボット部に塗布する。


   イラスト内指示文字

   *1	クランクアームピボット部

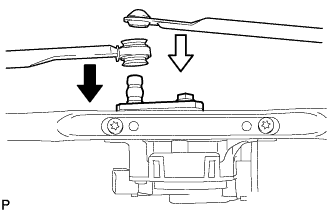

3. ワイパリンクロッドNO.1をウインドシールド ワイパ モータASSYのクランクアームピボット部に接続する。


4. ワイパリンクロッドNO.2をウインドシールド ワイパ モータASSYのクランクアームピボット部に接続する。

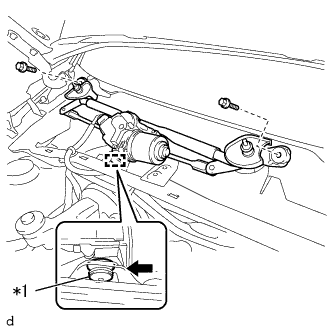

1. 図の矢印方向に押し込み、グロメットをかん合させる。


   イラスト内指示文字

   *1

   グロメット

2. ボルト2本で、ウインドシールドワイパモータ&リンクASSYを取り付ける。


   基準値

   T = 5.5 N・m{ 56 kgf・cm }

3. コネクターを接続する。


1. クリップ7箇所をかん合させ、フード トゥー カウルトップ シールを取り付ける。


1. ウォッシャホースを接続する。






2. 図の矢印の方向押し込み、ガイド9箇所をかん合させる。








3. ガイド3箇所およびツメ6箇所をかん合させ、カウルトップベンチレータ ルーバSUB-ASSYを取り付ける。


4. クリップ2個を取り付ける。


1. 図の矢印方向にガイドを差し込み、クリップをかん合させ、カウルサイドパネルホール カバー RHを仮付けする。


2. ガイドおよびツメ2箇所をかん合させ、カウルサイドパネルホール カバー RHを取り付ける。


□ 参 考 □

RH側と同じ要領で取り付ける。

1. 再組み付け時



   1. フロントワイパアームセレーション部のバリ、汚れなどを清掃する。


      イラスト内指示文字

      *1	ワイヤブラシ
      *a	フロントワイパアームセレーション部
      *b	ワイパピボットセレーション部

      ■ 注 意 ■

      フロントワイパアームセレーション部を削らないこと。

2. ワイヤブラシなどを使用して、ワイパピボットセレーション部を清掃する。


3. IG ONにする。


4. ウインドシールド ワイパ モータASSYを作動させ、自動停止位置に停止させる。


5. IG OFFにする。






6. ウインドシールド ガラスのセラミック切り欠きと、フロントワイパアーム&ブレードASSY LHの先端を合わせて、フロントワイパアーム&ブレードASSY LHを取り付ける。


   基準値

   T = 21 N・m{ 214 kgf・cm }

   イラスト内指示文字

   *a	セラミック切り欠き
   *b	25.0 to 35.0 mm
   *c	セラミック端面

   □ 参 考 □

   フロントワイパアームヒンジ部を手で押さえながら、ナットを締め付ける。

1. 再組み付け時



   1. フロントワイパアームセレーション部のバリ、汚れなどを清掃する。


      イラスト内指示文字

      *1	ワイヤブラシ
      *a	フロントワイパアームセレーション部
      *b	ワイパピボットセレーション部

      ■ 注 意 ■

      フロントワイパアームセレーション部を削らないこと。

2. ワイヤブラシなどを使用して、ワイパピボットセレーション部を清掃する。


3. IG ONにする。


4. ウインドシールド ワイパ モータASSYを作動させ、自動停止位置に停止させる。


5. IG OFFにする。






6. ウインドシールド ガラスのセラミック切り欠きと、フロントワイパアーム&ブレードASSY RHの先端を合わせて、フロントワイパアーム&ブレードASSY RHを取り付ける。


   基準値

   T = 21 N・m{ 214 kgf・cm }

   イラスト内指示文字

   *a	セラミック切り欠き
   *b	21.6 to 31.6 mm
   *c	セラミック端面

   □ 参 考 □

   フロントワイパアームヒンジ部を手で押さえながら、ナットを締め付ける。

7. 水またはウォッシャ液をガラスにかけながらフロントワイパを作動させ、ブレードの拭払状態およびボデーと干渉しないことを確認する。


1. ツメ3箇所をかん合させ、ウインドシールド ワイパ アーム カバー2個を取り付ける。
