インストルメントパネルLWR  取り外し

準備品一覧



1. インストルメントメイン パネル取りはずし
(要領は参照)


2. フロントドアスカッフ プレート RH取りはずし


    B380616

  1. クリップ３箇所およびツメ４箇所のかん合をはずし、フロントドアスカッフ プレート RHを取りはずす。



3. フロントドアスカッフ プレート LH取りはずし

□ 参 考 □
RH側と同じ要領で取りはずす。



4. カウルサイドトリム ボード RH取りはずし


    B381772

  1. 図の矢印方向に引き、ツメのかん合およびガイドをはずし、カウルサイドトリム ボード RHを取りはずす。



5. カウルサイド トリムSUB-ASSY LH取りはずし

□ 参 考 □
RH側と同じ要領で取りはずす。



6. インストルメント カバー LWR CTR取りはずし


    B381758

  1. ツメ6箇所のかん合をはずし、インストルメント カバー LWR CTRを切り離す。



    2. B381759J01

  2. アクセサリソケットＡＣ１００Ｖあり

    1. パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクターを切り離す。

    2. パワーアウトレット ソケット(アクセサリソケットAC100V)コネクターを切り離す。

    3. インテリアイルミネーション ランプASSY NO.1コネクターを切り離し、インストルメント カバー LWR CTRを取りはずす。
      イラスト内指示文字
      *1
      		パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクター
      *2
      		パワーアウトレット ソケット(アクセサリソケットAC100V)
      *3
      		インテリアイルミネーション ランプASSY NO.1コネクター



    3. B381760J01

  3. アクセサリソケットＡＣ１００Ｖなし

    1. パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクターを切り離す。

    2. インテリアイルミネーション ランプASSY NO.1コネクターを切り離し、インストルメント カバー LWR CTRを取りはずす。
      イラスト内指示文字
      *1
      		パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクター
      *2
      		インテリアイルミネーション ランプASSY NO.1コネクター



7. インテリアイルミネーション ランプASSY NO.1取りはずし


    B381761

  1. ツメ2箇所のかん合をはずし、インテリアイルミネーション ランプASSY NO.1を取りはずす。



8. パワーアウトレット ソケットASSY NO.1取りはずし


    E300397J01

  1. 保護テープを巻いた薄刃マイナスドライバーを使用して、ツメのかん合をはずし、パワーアウトレット ソケットASSY NO.1を取りはずす。
    イラスト内指示文字
    *1
    		保護テープ



9. パワーアウトレットソケット カバー NO.1取りはずし


    E300398

  1. ツメ2箇所のかん合をはずし、パワーアウトレットソケット カバー NO.1を取りはずす。



10. パワーアウトレット ソケット取りはずし（アクセサリソケットＡＣ１００Ｖ）

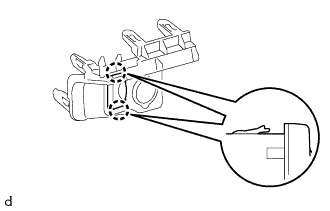

    E300395

  1. ツメ2箇所のかん合をはずし、パワーアウトレット ソケットを取りはずす。



11. インストルメントクラスタフィニッシュ パネルSUB-ASSY LWR CTR取りはずし


    E299524

  1. ツメ3箇所およびクリップ2箇所のかん合をはずす。

  2. 各コネクターを切り離す。



    3. E299525

  3. ツメ2箇所のかん合をはずし、エアミックスダンパコントロール ケーブルSUB-ASSYを切り離す。



    4. E299526

  4. ツメ2箇所のかん合をはずし、デフロスタダンパコントロール ケーブルSUB-ASSYを切り離す。



    5. E299527

  5. ツメ2箇所のかん合をはずし、エアインレットダンパコントロール ケーブルSUB-ASSYを切り離す。



12. インストルメントパネルカップ ホルダASSY取りはずし


    B381762

  1. インストルメントパネルカップ ホルダASSYを開く。

  2. ツメ2箇所のかん合およびガイドをはずし、インストルメントパネルカップ ホルダASSYを上方に引くようにして取りはずす。



13. インストルメントパネル ボックスSUB-ASSY CTR取りはずし


    B381763

  1. ボルト2本およびクリップを取りはずす。

  2. クリップ3箇所のかん合をはずし、インストルメントパネル ボックスSUB-ASSY CTRを取りはずす。



14. リヤコンソール ボックス取りはずし


    B381764

  1. クリップ4箇所のかん合をはずし、リヤコンソール ボックスを取りはずす。



15. コンソールカップホルダ ボックスSUB-ASSY取りはずし


    B381792

  1. スクリュ3本およびツメ4箇所のかん合をはずし、コンソールカップホルダ ボックスSUB-ASSYをリヤコンソール ボックスから取りはずす。



16. コンソール カップホルダ ボックス取りはずし


    B381793

  1. 図のように、コンソール カップホルダ ボックスをコンソールアッパパネル アームと一体で、引き抜いて取りはずす。



17. コンソールアッパパネル アーム取りはずし


    B381794

  1. ツメ2箇所のかん合をはずし、コンソールアッパパネル アームをコンソール カップホルダ ボックスから取りはずす。



18. インストルメントパネルアンダ トレイSUB-ASSY取りはずし


    B381765

  1. スクリュ4本をはずし、インストルメントパネルアンダ トレイSUB-ASSYを取りはずす。



19. インストルメント パネル LWR取りはずし


    B381766

  1. ツメ3箇所のかん合をはずし、フードロックコントロールケーブルを切り離す。



    2. B381767J01

  2. インストルメントパネルジャンクションブロックの裏側から、スクリュ2本を取りはずす。
    イラスト内指示文字
    *1
    		インストルメントパネルジャンクションブロック

  3. 各コネクターを切り離す。



  4. クリップ、スクリュ6個およびボルト4本をはずし、インストルメント パネル LWRをとりはずす。


    B381768


    イラスト内指示文字
    V100135
    		ボルト
    		V100136
    		スクリュ
