インストルメントパネルUPR  取り外し

準備品一覧

■ 注 意 ■

IG OFF後、バッテリターミナルを切り離す前に待ち時間が発生する場合がある。このため作業前にバッテリ端子切り離し時の注意事項を確認する。（要領は参照）

□ 参 考 □

1. フロントピラー ガーニッシュが取りはずせる範囲で、フロントドアオープニング トリム RHを切り離す。(要領は参照)

2. RH側とLH側は同じ要領で切り離す。


1. クリップ２箇所のかん合をはずし、フロントピラー ガーニッシュ RHを上方に引き抜いてガイド２箇所をはずし、フロントピラー ガーニッシュ RHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

1. ツメ14箇所のかん合をはずし、インストルメントクラスタフィニッシュ パネルSUB-ASSY CTRを取りはずす。


2. ハザードウォーニングシグナル スイッチコネクターを切り離す。

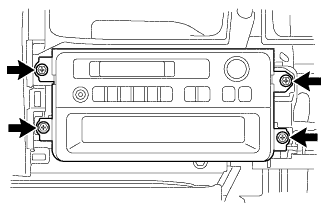

1. スクリュ4本を取りはずす。


2. コネクターを切り離し、ラジオレシーバASSY W/ブラケットを取りはずす。


1. ツメ2箇所のかん合をはずし、ハザードウォーニングシグナル スイッチASSYを取りはずす。


1. ツメ2箇所のかん合をはずし、インストルメントパネル レジスタASSY NO.2を取りはずす。


□ 参 考 □

インストルメントパネル レジスタASSY NO.2と同じ要領で取りはずす。

1. ツメ2箇所のかん合をはずし、図のようにインストルメントパネル ボックスを引き出して取りはずす。


1. スクリュ2本を取りはずす。


2. クリップ2箇所のかん合をはずし、コンビネーションメータASSYを車両後方に引き出す。






3. コネクター2個を切り離し、コンビネーションメータASSYを取りはずす。


1. スクリュを取りはずす。


2. ガイド2箇所、クリップ2箇所およびツメ6箇所のかん合をはずし、インストルメントパネルフィニッシュ パネル LWRを取りはずす。


1. ツメ4箇所のかん合およびガイド2箇所をはずし、ヒューズボックスオープニング カバーを取りはずす。


1. スクリュ2個を取りはずす。


2. ツメ4箇所のかん合をはずし、インストルメント カバー LWRを取りはずす。


1. インストルメントパネルカップ ホルダーを取りはずす。


1. 図の(A)部および(B)部を矢印方向へストッパ2箇所が解除するまで若干変形させ、グローブコンパートメント ドアASSYを引き出す。


   イラスト内指示文字

   *1

   ストッパ





2. グローブコンパートメント ドアASSYを車両後方へ水平に引き、ヒンジ2箇所のかん合をはずし、グローブコンパートメント ドアASSYを取りはずす。


   イラスト内指示文字

   *1

   ヒンジ

   ■ 注 意 ■

   グローブコンパートメント ドアASSYを上方向へ引っ張って取りはずすと、ヒンジ部にガタが出るので、必ず水平に引いて取りはずすこと。

1. ツメ3箇所のかん合およびガイド3箇所をはずし、インストルメント カバー LWR LHを取りはずす。


1. ツメ2箇所のかん合をはずし、アウタミラー スイッチASSYを取りはずす。


2. コネクターを切り離す。


1. ツメ2箇所のかん合をはずす。


2. コネクターを切り離し、ヘッドランプ レベリング スイッチを取りはずす。


1. コネクターをVSC OFF スイッチから切り離す。


2. ツメ2箇所のかん合2箇所をはずし、VSC OFF スイッチをインストルメントパネルから取りはずす。


1. IG OFFになっていることを確認する。


2. バッテリマイナスターミナルが切り離されていることを確認する。


   ■ 注 意 ■

   バッテリマイナスターミナルを切り離した場合、その後90秒間は作業を始めない。





3. スライダーをスライドさせて、インストルメントパネルパッセンジャー エアバッグASSYコネクターを切り離す。


   イラスト内指示文字

   *1

   スライダー





4. インストルメントパネルパッセンジャー エアバッグASSY固定用ボルトを取りはずす。


5. ボルト2本を取りはずす。


6. 各クランプを切り離す。






7. ツメ7箇所のかん合およびガイド3箇所をはずし、インストルメントメイン パネルを取りはずす。








   ■ 注 意 ■

   インストルメントメイン パネルを取りはずす際、インストルメントメイン パネルを傷つけないように作業を行う。
