エアコンディショナパネル  取り外し



1. インストルメントクラスタフィニッシュ パネルSUB-ASSY LWR CTR取りはずし

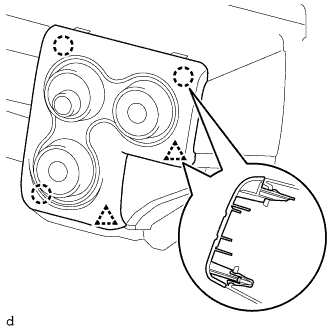

    E299524

  1. ツメ3箇所およびクリップ2箇所のかん合をはずす。

  2. 各コネクターを切り離す。

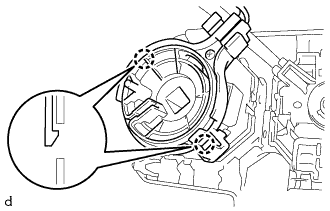

    3. E299525

  3. ツメ2箇所のかん合をはずし、エアミックスダンパコントロール ケーブルSUB-ASSYを切り離す。

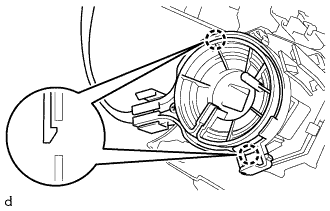

    4. E299526

  4. ツメ2箇所のかん合をはずし、デフロスタダンパコントロール ケーブルSUB-ASSYを切り離す。

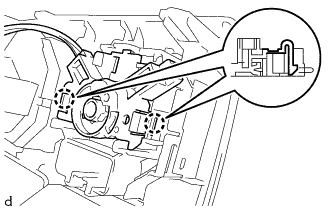

    5. E299527

  5. ツメ2箇所のかん合をはずし、エアインレットダンパコントロール ケーブルSUB-ASSYを切り離す。
