エアコンディショナパネル  取り付け



1. インストルメントクラスタフィニッシュ パネルSUB-ASSY LWR CTR取り付け

  1. ツメ2箇所をかん合させ、エアインレットダンパコントロール ケーブルSUB-ASSYを接続する。

    □ 参 考 □

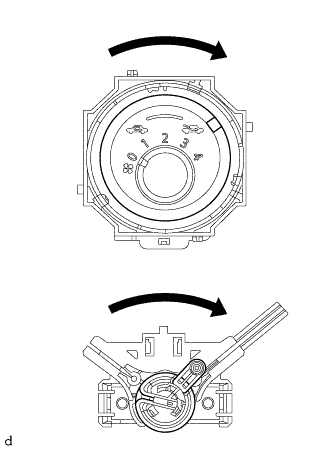

    E285811
    ヒータ コントロールSUB-ASSY NO.2 のダイヤルとエアインレットダンパコントロール ケーブルSUB-ASSY を右側にして、エアインレットダンパコントロール ケーブルSUB-ASSY を接続する。

  2. ツメ2箇所をかん合させ、デフロスタダンパコントロール ケーブルSUB-ASSYを接続する。

  3. ツメ2箇所をかん合させ、エアミックスダンパコントロール ケーブルSUB-ASSYを接続する。

  4. 各コネクターを接続する。

  5. ツメ3箇所およびクリップ2箇所をかん合させ、エアコンディショナパネルASSYを取り付ける。
