ヘッドランプASSY LH  調整

準備品一覧

□ 参 考 □

1. ロービームでヘッドランプ調整を行う。

2. ロービームテスターを使用する場合は、手順2.ヘッドランプ光軸調整(ロービームテスター使用時)手順3.ヘッドランプ光度点検(ロービームテスター使用時)を行う。

3. ロービームテスターが使用できない場合は、手順4.ヘッドランプ光軸調整(ロービームスクリーン使用時)手順5.ヘッドランプ光度点検(ロービーム·ハイビームテスター使用時)を行う。

4. ヘッドランプテスターは1ｍ手動式を使用して手順を作成しています。


1. タイヤ空気圧を正確に調整する。


2. 運転席に1名乗車する。


3. エンジンを始動し、バッテリを充電状態にする。

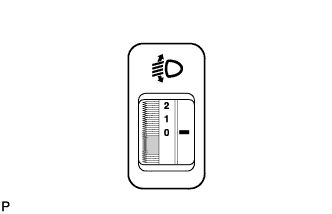

4. レベリングスイッチのダイヤルを0にする。


1. テスターとヘッドランプレンズの距離をテスターの規定値にする。


2. 車両にテスターを正対させる。


3. ヘッドランプテスターをセットする。



   1. テスターの角度調整つまみを下方10ｃｍ、左右0ｃｍにする。

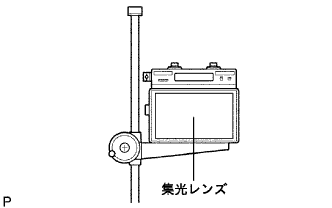

   2. ヘッドランプの中心にテスターの集光レンズを合わせる。


4. 他方のランプの光の影響を受けない処置をする。


   ■ 注 意 ■

   1. 光を通さないもので被う場合は3分以内とする。

   2. ヘッドランプのアウターレンズは樹脂製であるため、長時間行うと熱により変形するおそれがある。


5. ヘッドランプをロービームで点灯する。






6. 使用するヘッドランプテスターの取り扱い要領に基づき、ロービームの光軸を調整する。


   ■ 注 意 ■

   1. エーミングスクリュは締め込む方向で調整する(緩め方向に調整する場合は、一度緩めてから再度締め込む)。

   2. 左右方向を調整する場合は、左右エーミングスクリュで調整後、上下エーミングスクリュで上下方向を再調整する。


1. 光軸調整後ヘッドランプテスターで光度を点検する。


   基準

   6,400カンデラ以上


1. 厚手の白紙を用意する。

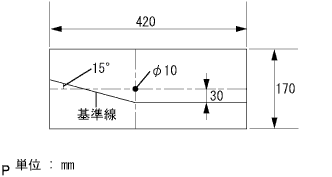

2. 図の調整用スクリーンを作成する。






3. テスターとヘッドランプレンズの距離を3 ｍにする。


4. 車両にテスターを正対させる。


5. ヘッドランプテスターをセットする。



   1. ヘッドランプ中心にテスターの集光レンズ中心を合わせる。

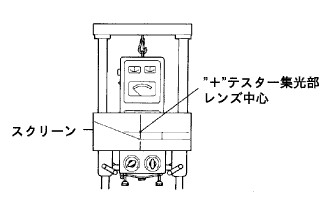

   2. テスターの集光レンズ中心に調整用スクリーンの中心穴を合わせテープなどで貼り付ける。


6. 他方のランプの光の影響を受けない処置をする。


7. ヘッドランプをロービームで点灯する。






8. 基準線から大きくはずれる場合は、明暗分割線を基準線の位置にあうようにロービームの光軸を調整する。


   ■ 注 意 ■

   1. エーミングスクリュは締め込む方向で調整する(緩め方向に調整する場合は、一度緩めてから再度締め込む)。

   2. 左右方向を調整する場合は、左右エーミングスクリュで調整後、上下エーミングスクリュで上下方向を再調整する。


1. テスターとヘッドランプレンズの距離をテスターの規定値にする。


2. 車両にテスターを正対させる。






3. ヘッドランプテスターをセットする。



   1. テスターの角度調整つまみを下方11 ｃｍ、左方23 ｃｍにする。


   2. ヘッドランプの中心にテスターの集光レンズを合わせる。


4. 他方のランプの光の影響を受けない処置をする。


   ■ 注 意 ■

   1. 光を通さないもので被う場合は3分以内とする。

   2. ヘッドランプのアウターレンズは樹脂製であるため、長時間行うと熱により変形するおそれがある。


5. ヘッドランプをロービームで点灯する。


6. 光軸調整後、ヘッドランプテスターで光度を点検する。


   基準

   6,400カンデラ以上


   □ 参 考 □

   自動式の試験機の場合は、光度が最大となる点における光度を測定する。

1. テスターとヘッドランプレンズの距離をテスターの規定値にする。


2. 車両にテスターを正対させる。


3. ヘッドランプテスターをセットする。



   1. テスターの角度調整つまみを下方ヘッドランプ中心の高さ1/5 ｃｍ、左右とも0 ｃｍにする。(左側ヘッドランプ)


   2. テスターの角度調整つまみを下方ヘッドランプ中心の高さ1/5 ｃｍ、左方5 ｃｍにする。(右側ヘッドランプ)


   3. ヘッドランプ中心にテスターの集光レンズを合わせる。


4. 他方のランプの光の影響を受けない処置をする。


   ■ 注 意 ■

   1. 光を通さないもので被う場合は3分以内とする。

   2. ヘッドランプのアウターレンズは樹脂製であるため、長時間行うと熱により変形するおそれがある。


5. ヘッドランプをハイビームで点灯する。






6. 使用するヘッドランプテスターの取り扱い要領に基づき、ハイビームの光軸を調整する。


   ■ 注 意 ■

   エーミングスクリュは締め込む方向で調整する(緩め方向に調整する場合は、一度緩めてから再度締め込む)。

1. 光軸調整後、ヘッドランプテスターで光度を点検する。


   ■ 注 意 ■

   12,000カンデラ以上
