ヒータ&エアコンデイシヨナシステム    PTCヒータ回路

準備品一覧


回路説明


エアコンディショナアンプリファイアASSYは、PTC駆動条件成立時に駆動信号を各PTC HTRリレーへ送信する。エアコンディショナアンプリファイアASSYからの信号により各PTC HTRリレーがONになりエアコンディショナラジエータASSYに取り付けられたクイックヒータASSYに電源を供給する。


PTC駆動条件
駆動に関係する部品(ECU)
条件
エアコンディショナ アンプリファイアASSY
エンジンアイドル回転時
設定温度MAX HOT
ブロワスイッチ ON
ヘッドランプ デイマ スイッチASSY OFF
  1. エンジン冷却水温 約65°C以下(3本駆動)
  2. エンジン冷却水温 約70°C以下(2本駆動)
  3. エンジン冷却水温 約75°C以下(1本駆動)
外気温度10°C以下

□ 参 考 □
  1. 全ての駆動条件を満たした場合にクイックヒータASSYを駆動させる。
  2. 冷却水の温度によりクイックヒータASSYの駆動本数が変化する。

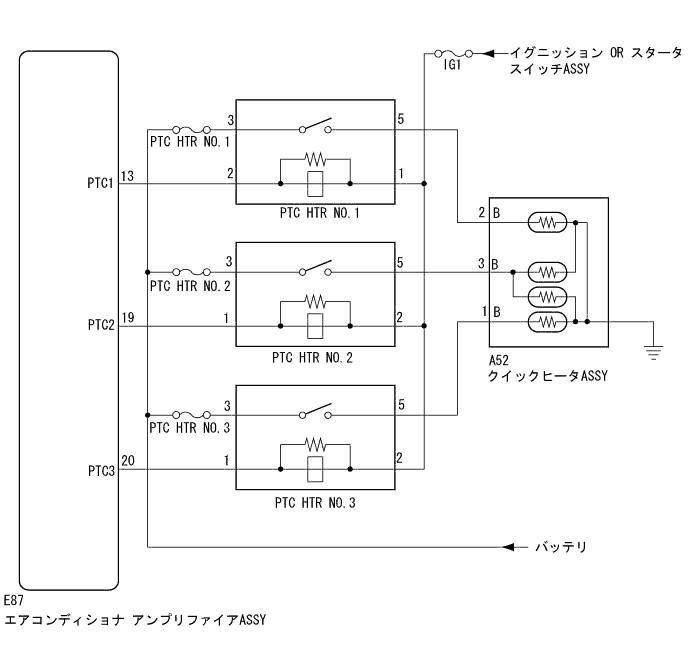

回路図



E301042J01



点検手順


■ 注 意 ■
トラブルシュートを実施する前に、この回路のヒューズを点検すること。


手順1GTSアクティブテスト実施（ヒータ駆動レベル）

  1. GTSを使用して、画面表示に従って操作を行い、“アクティブテスト”を実施する。

    [GTS画面:ボデー → A/C → アクティブテスト]
    項目名
    		テスト内容
    		制約条件
    ヒータ駆動レベル
    		クイックヒータASSYの作動
    		0 to 3の範囲

  1. GTSを使用して、画面表示に従って操作を行い、“データモニタ”でヒータの駆動本数を点検する。

    [GTS画面:ボデー → A/C → データモニタ]
    項目名
    		項目説明/表示範囲
    		標準値
    		備考
    電気ヒータ駆動実レベル
    		クイックヒータASSYの実駆動本数表示
    表示範囲: 0 to 3
    		クイックヒータASSYの駆動状態を表示
    		PTCヒータ回路系統

    基準
    アクティブテストによって指示したヒータの駆動本数が正常に作動すること(クイックヒータASSYのヒータ駆動本数)

結果
結果
飛び先
アクティブテストが正常に作動できない
A
アクティブテストが正常に作動できる
B


B
症状別一覧に示された、関連回路点検へ （要領は 参照）
A


手順2クイックヒータASSY単体点検

  1. クイックヒータASSYを取りはずす。(要領は参照)

  1. クイックヒータASSYの単体点検を行う。(要領は参照)



NG
クイックヒータASSY交換 （要領は 参照）
OK


手順3PTC HTRリレー単体点検

  1. エンジンルーム リレーブロック NO.2からPTC HTRリレー(PTC HTR NO.1リレー、PTC HTR NO.2リレー、PTC HTR NO.3リレー)を取りはずす。

  1. PTC HTRリレーの単体点検を行う。



NG
該当するPTC HTRリレー(PTC HTR NO.1リレー、PTC HTR NO.2リレー、PTC HTR NO.3リレー)交換
OK


手順4ワイヤハーネスおよびコネクター点検（PTC HTRリレー - バッテリまたはIG電源）


    E301090J01

  1. 端子間の電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    PTC HTR NO.1-3端子 - ボデーアース
    		常時
    		11 to 14 V
    PTC HTR NO.2-3端子 - ボデーアース
    		常時
    		11 to 14 V
    PTC HTR NO.3-3端子 - ボデーアース
    		常時
    		11 to 14 V
    PTC HTR NO.1-1端子 - ボデーアース
    		IG ON
    		11 to 14 V
    PTC HTR NO.2-2端子 - ボデーアース
    		IG ON
    		11 to 14 V
    PTC HTR NO.3-2端子 - ボデーアース
    		IG ON
    		11 to 14 V

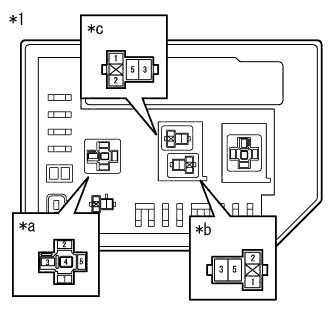

    イラスト内指示文字
    *1
    		エンジンルーム リレーブロック NO.2
    *a
    		リレー非接続状態（PTC HTR NO.1 リレー）
    *b
    		リレー非接続状態（PTC HTR NO.2 リレー）
    *c
    		リレー非接続状態（PTC HTR NO.3 リレー）



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順5ワイヤハーネスおよびコネクター点検（クイックヒータASSY - PTC HTRリレー）

  1. クイックヒータASSYのコネクターA52を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    PTC HTR NO.1-5端子 - A52-2(B)
    		常時
    		1 Ω未満
    PTC HTR NO.2-5端子 - A52-3(B)
    		常時
    		1 Ω未満
    PTC HTR NO.3-5端子 - A52-1(B)
    		常時
    		1 Ω未満
    A52-1(B) - ボデーアース
    		常時
    		10 kΩ以上
    A52-2(B) - ボデーアース
    		常時
    		10 kΩ以上
    A52-3(B) - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順6ワイヤハーネスおよびコネクター点検（PTC HTRリレー - エアコンディショナ アンプリファイアASSY）

  1. エアコンディショナ アンプリファイアASSYのコネクターE87を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    PTC HTR NO.1-2端子 - E87-13(PTC1)
    		常時
    		1 Ω未満
    PTC HTR NO.2-1端子 - E87-19(PTC2)
    		常時
    		1 Ω未満
    PTC HTR NO.3-1端子 - E87-20(PTC3)
    		常時
    		1 Ω未満
    PTC HTR NO.1-2端子 - ボデーアース
    		常時
    		10 kΩ以上
    PTC HTR NO.2-1端子 - ボデーアース
    		常時
    		10 kΩ以上
    PTC HTR NO.3-1端子 - ボデーアース
    		常時
    		10 kΩ以上



NG
ワイヤハーネスまたはコネクター修理または交換
OK

エアコンディショナ アンプリファイアASSY交換 （要領は 参照）
