ブレーキブースタASSY  取り外し

準備品一覧

■ 注 意 ■

ブレーキペダルを数回踏み込みブレーキブースタASSY内の負圧を確実に抜いてからブレーキマスタシリンダSUB-ASSYを取りはずすこと。

1. エアコンを次の条件で作動させる。


   条件	内容
   エンジン回転数	アイドリング
   作動時間	3分間以上
   A/Cスイッチ	ON
   ブロワーレベル	HI
   設定温度	MAX　COOL

   □ 参 考 □

   コンプレッサのロックなどでエアコンが作動できない場合は、作動は必要なし。

2. エンジンを停止する。


3. フロン回収再生機を接続し、冷媒ガスを抜き取る。


   ■ 注 意 ■

   フロン回収再生機使用の際は、取り扱い説明書に従い正しく使用する。

(要領は参照)

1. インテークエアフローメータSUB-ASSYのコネクターを切り離す。


2. クランプのかん合をはずし、ワイヤハーネスをエアクリーナ キャップSUB-ASSYから切り離す。






3. エアクリーナ キャップSUB-ASSYのクランプ2箇所を切り離す。


4. クランプをゆるめ、エアクリーナ キャップSUB-ASSYをエアクリーナ ホース NO.1から取りはずす。


1. エアクリーナフィルタエレメントSUB-ASSYをエアクリーナ ケースSUB-ASSYから取りはずす。






2. ボルト2本をはずし、エアクリーナ ケースSUB-ASSYを取りはずす。

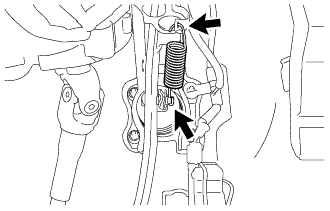

1. ブレーキペダルリターンスプリングを取りはずす。


1. クレビスロックナットおよびブレーキマスタシリンダプッシュロッドクレビスを緩める。


   □ 参 考 □

   ブレーキマスタシリンダプッシュロッドクレビスからのプッシュロッドの出しろを測定しておくと、ブレーキブースタASSY取り付け後のブレーキペダル高さ調整が容易に行える。

1. クリップおよびプッシュロッドピンを取りはずし、ブレーキマスタシリンダプッシュロッドクレビスをブレーキペダルSUB-ASSYから切り離す。

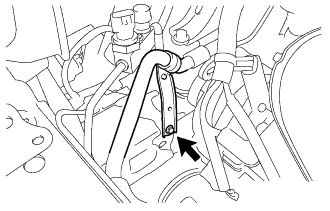

1. ボルトをはずし、サクション ホースブラケットを切り離す。






2. ボルトをはずし、図の矢印方向にフック型コネクタを回す。


3. サクション ホースSUB-ASSYを切り離す。


4. Oリングをサクション ホースSUB-ASSYから取りはずす。


   ■ 注 意 ■

   切り離したサクション ホースSUB-ASSYおよびユニット側のかん合部にビニールテープを巻き、ゴミおよび水分などの侵入を防ぐ。

1. クリップをずらし、ユニオントゥーチェックバルブホースをブレーキバキュームチェックバルブASSYから切り離す。


1. クリップをずらし、チェックバルブトゥーコネクタチューブホースをブレーキバキュームチェックバルブASSYから切り離す。


1. ブレーキチューブクランプNO.2およびブレーキチューブクランプNO.3をはずし、ブレーキチューブを車体から切り離す。


   イラスト内指示文字

   *1	ブレーキチューブクランプNO.2
   *2	ブレーキチューブクランプNO.3

1. ボルトをワイヤハーネスプロテクタから取りはずす。


2. クランプのかん合をはずし、ワイヤハーネスプロテクタを切り離す。






3. ワイヤハーネスクランプをブレーキブースタASSYのスタッドボルトから切り離す。


4. ナット4個をはずし、ブレーキブースタASSYをエンジンルーム側に押し出す。


   ■ 注 意 ■

   エンジンルーム側のブレーキチューブおよびサクションチューブSUB-ASSY　Bに無理な力を加えない。

5. クレビスロックナットおよびブレーキマスタシリンダプッシュロッドクレビスをブレーキブースタASSYから取りはずす。


6. ブレーキブースタASSYを取りはずす。


   ■ 注 意 ■

   エンジンルーム側のブレーキチューブおよびサクションチューブSUB-ASSY　Bに無理な力を加えない。
