ブレーキペダルサポート  取り外し



1. インストルメントパネルUPR取りはずし
(要領は参照)


2. ストップランプ スイッチASSY取りはずし

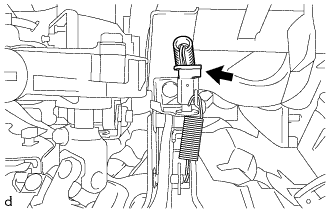

    C315438

  1. コネクターを切り離す。

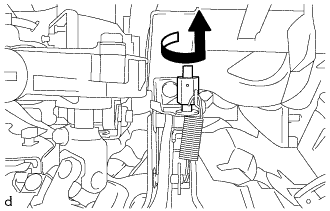

    2. C315439

  2. 図の矢印方向にストップランプ スイッチASSYを回し、ストップランプ スイッチ マウンティング アジャスタから取りはずす。



3. ストップランプ スイッチ マウンティング アジャスタ取りはずし


4. ブレーキペダルリターン スプリング取りはずし


    C311378

  1. ブレーキペダルリターンスプリングを取りはずす。



5. プッシュロッド ピン取りはずし


    C259433

  1. クリップおよびプッシュロッドピンを取りはずし、ブレーキマスタシリンダプッシュロッドクレビスをブレーキペダルSUB-ASSYから切り離す。



6. ブレーキペダルサポートASSY取りはずし

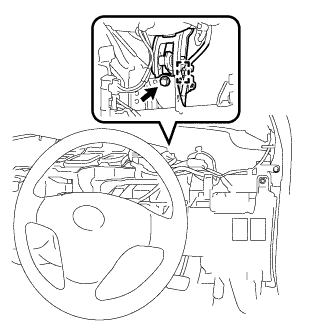

    C311375

  1. ワイヤハーネスクランプをブレーキペダルサポートASSYから切り離す。

  2. ボルトをはずし、ブレーキペダルサポートASSYをインストルメントパネルリーンホースメントから切り離す。



    3. C259432

  3. ワイヤハーネスクランプをブレーキブースタASSYのスタッドボルトから切り離す。

  4. ナット4個をはずし、ブレーキペダルサポートASSYを取りはずす。
