ブレーキペダルサポート  取り付け

準備品一覧

1. ナット4個で、ブレーキペダルサポートASSYを取り付ける。


   基準値

   T = 9.0 N・m{ 92 kgf・cm }

   ■ 注 意 ■

   図に示す順序でナットを締め付ける。

2. ワイヤハーネスクランプをブレーキブースタASSYのスタッドボルトに取り付ける。


3. ボルトで、ブレーキペダルサポートASSYをインストルメントパネルリーンホースメントに取り付ける。


   基準値

   T = 24 N・m{ 241 kgf・cm }

4. ワイヤハーネスクランプをブレーキペダルサポートASSYに取り付ける。


1. プッシュロッドピンおよびブレーキペダルSUB-ASSYの取り付け箇所にトヨタ純正MPグリースNO.2を塗布する。


   イラスト内指示文字

   トヨタ純正MPグリースNO.2

2. プッシュロッドピンで、ブレーキマスタシリンダプッシュロッドクレビスをブレーキペダルに接続し、新品のクリップを取り付ける。


   ■ 注 意 ■

   プッシュロッドピンの取り付け方向を間違えない。

1. ブレーキペダルリターンスプリングをプッシュロッドピンおよびブレーキペダルサポートASSYに取り付ける。

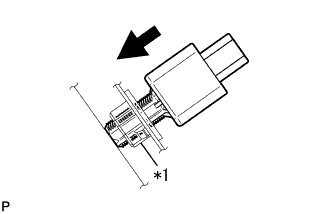

1. ストップランプ スイッチASSYがブレーキペダルにあたるまでストップランプ スイッチASSYをストップランプ スイッチ マウンティング アジャスタに挿入する。


   イラスト内指示文字

   *1	ストップランプ スイッチ マウンティング アジャスタ

   ■ 注 意 ■

   1. ストップランプ スイッチASSY挿入時はブレーキペダルを押し込まない。

   2. ブレーキペダルが動かないように片方の手で支えながら作業する。

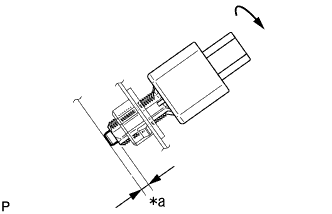

2. ストップランプ スイッチASSYを時計回りに約1/4回転させる。


   ■ 注 意 ■

   1. ストップランプ スイッチASSY挿入時はブレーキペダルを押し込まない。

   2. ブレーキペダルが動かないように片方の手で支えながら作業する。

   3. ストップランプ スイッチASSYの時計回りの時の回転トルクは1.5N·m{15kgf·cm}以下とする。


3. シャフトの出しろ(突出量)を確認する。


   イラスト内指示文字

   *a	0.5 to 2.6mm

4. コネクターを接続する。


5. ブレーキペダルを踏まない状態で、ストップランプが点灯しないことを確認する。


(要領は参照)

(要領は参照)
