ブレーキペダルサポート  調整

準備品一覧

■ 注 意 ■

フロアカーペットをめくった状態で点検を行う。

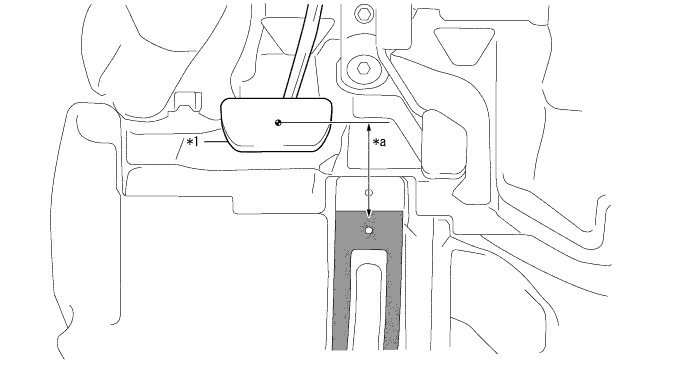

1. ブレーキペダル高さ点検









   イラスト内指示文字

   *1	ブレーキペダル	-	-
   *a	ペダル高さ	-	-
   	測定基準面	-	-

   基準値

   122.4±5mm


   ■ 注 意 ■

   ブレーキペダル高さは、イラスト内に示す基準面から測定する。

2. ブレーキペダル高さ調整



   1. ストップランプスイッチASSYを取りはずす。(要領は参照)






   2. クレビスロックナットをゆるめ、プッシュロッドを回してブレーキペダル高さを調整する。


      イラスト内指示文字

      *1	ストップランプスイッチASSY
      *2	プッシュロッド
      *3	クレビスロックナット
      *4	フロアパネル
      *a	ブレーキペダル高さ

      基準値

      122.4±5mm(フロアパネルよりパッド面)


      ■ 注 意 ■

      1. ブレーキペダル高さは、イラスト内に示す基準面より測定する。

      2. フロアカーペットをめくった状態で点検を行う。


   3. クレビスロックナットを締め付ける。


      基準値

      T = 26 N・m{ 265 kgf・cm }

   4. ストップランプスイッチASSYを取り付ける。(要領は参照)

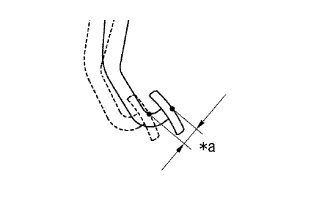

1. ブレーキペダル遊び点検



   1. エンジン停止後ブレーキペダルを数回強く踏み込み、ブレーキブースタ内の負圧がない状態にする。






   2. ブレーキペダルを軽く指で押して、ブレーキペダルの遊びを点検する。


      イラスト内指示文字

      *a

      ペダル遊び

      基準値

      1 to 6mm


■ 注 意 ■

フロアカーペットをめくった状態で点検を行う。

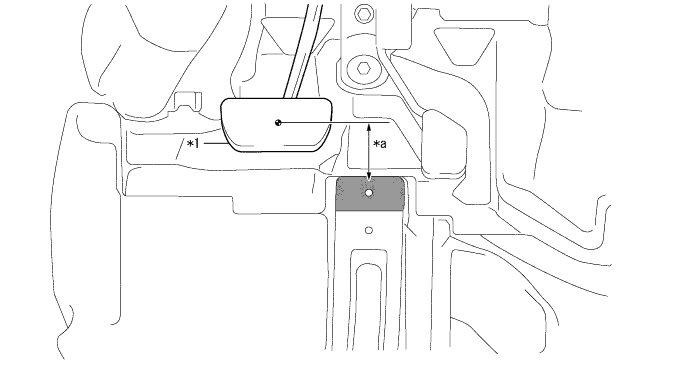

1. エンジンアイドリング状態で、ブレーキペダルを踏力490N{50kgf}で踏込んだ時の踏み残りしろを点検する。









   イラスト内指示文字

   *1	ブレーキペダル	-	-
   *a	ブレーキペダル踏み残りしろ	-	-
   	測定基準面	-	-

   基準値

   76mm以上(踏力490N{50kgf})


   ■ 注 意 ■

   1. フロアカーペットをめくった状態で点検を行う。

   2. フロアパネル上面からブレーキペダルパッド中心で測定する。


   □ 参 考 □

   負圧がない状態でブレーキペダルを踏んだ時に、音、抵抗感がある場合があるが、ブレーキブースタASSYの構造上発生するものなので問題ない。
