DTC    C1552/52    PIG電源電圧異常

DTC    C1554/54    電源リレー異常

準備品一覧


機能説明


フェイルセーフ機能として、PIG電源および電源リレー系異常中はパワーアシストを停止する。


DTC No.
検出項目
点検部位
C1552/52
PIG電源電圧の異常
  1. パワーステアリング コンピュータASSY
  2. ワイヤハーネスおよびコネクター
C1554/54
電源リレーの異常
  1. パワーステアリング コンピュータASSY
  2. ワイヤハーネスおよびコネクター

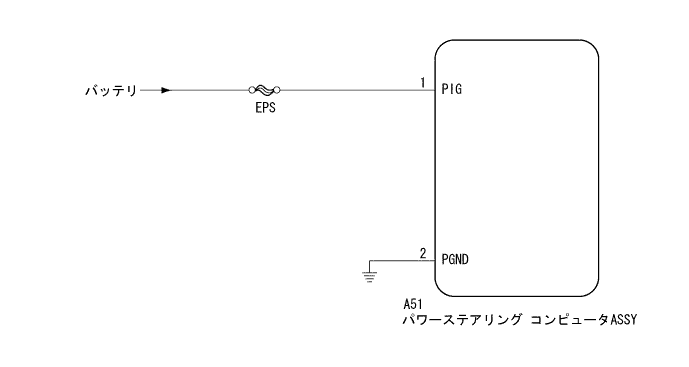

回路図



C311364J01



点検手順


■ 注 意 ■
  1. パワーステアリング コンピュータASSYを交換した場合は、アシストマップ書込みおよびトルクセンサ0点補正を実施する。(要領は参照)
  2. トラブルシュートを実施する前に、この回路のヒューズを点検する。


手順1ワイヤハーネスおよびコネクター点検（モータ電源入力）


    C250086J04

  1. パワーステアリング コンピュータASSYのコネクターA51を切り離す。

  1. 下表に従って電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    A51-1(PIG) - ボデーアース
    		常時
    		9 to 16 V

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    A51-2(PGND) - ボデーアース
    		常時
    		1 Ω未満

イラスト内指示文字
*a
車両ワイヤハーネスコネクター前側
(パワーステアリング コンピュータASSY 接続コネクター)


NG
ワイヤハーネスまたはコネクター修理または交換
OK

パワーステアリング コンピュータASSY交換 （要領は 参照）
