DTC    C1524/24    モータ端子電圧異常

DTC    C1555/55    モータリレー異常

準備品一覧


機能説明


フェイルセーフ機能として、モータ異常ダイアグコード出力中はパワーアシストを停止する。


DTC No.
検出項目
点検部位
C1524/24
モータ端子間電圧異常
  1. パワーステアリング モータASSY
  2. パワーステアリング コンピュータASSY
C1555/55
モータリレーの異常

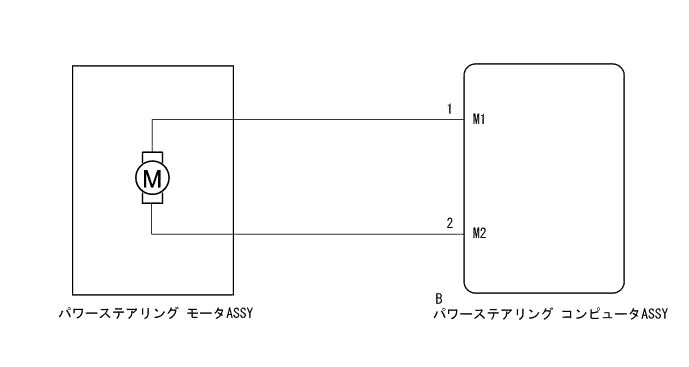

回路図



C311363J01



点検手順


■ 注 意 ■
パワーステアリング コンピュータASSYを交換した場合は、アシストマップ書込みおよびトルクセンサ0点補正を実施する。(要領は参照)


手順1パワーステアリング コンピュータASSY点検（M1，M2 - ボデーアース）
C240098J05

  1. 下表に従って電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    B-1(M1) - ボデーアース
    		エンジン始動、ステアリング左切り時
    		6 to 8 V
    エンジン始動、ステアリング右切り時
    		9 to 16 V
    B-2(M2) - ボデーアース
    		エンジン始動、ステアリング左切り時
    		9 to 16 V
    エンジン始動、ステアリング右切り時
    		6 to 8 V

    イラスト内指示文字
    *a
    		コネクター接続状態
    (パワーステアリング コンピュータASSY接続コネクター)



NG
パワーステアリング コンピュータASSY交換 （要領は 参照）
OK


手順2パワーステアリング モータASSY点検


    C250545J05

  1. パワーステアリング モータASSYのコネクターBをパワーステアリング コンピュータASSYから切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    B-1(M1) - B-2(M2)
    		常時
    		0.1 to 1.0 Ω
    B-1(M1) - ボデーアース
    		1 MΩ以上
    B-2(M2) - ボデーアース

    イラスト内指示文字
    *a
    		車両ワイヤハーネスコネクター前側
    (パワーステアリング コンピュータASSY接続コネクター)



NG
パワーステアリング モータASSY交換 （要領は 参照）
OK

パワーステアリング コンピュータASSY交換 （要領は 参照）
