リヤウォッシャ ノズル  調整

準備品一覧

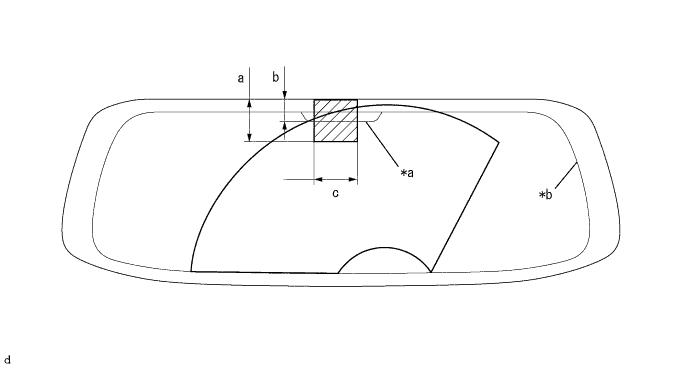

1. エンジン始動状態で、ウォッシャ噴射液の着水位置を点検する。


   基準

   図の範囲内であること










   イラスト内指示文字

   *a

   ハイマウントストップランプ下端

   *b

   セラミックライン




   基準値




   測定位置	寸法	測定位置	寸法
   a	100.0 mm	b	50.0 mm
   c	100.0 mm	-	-

   ■ 注 意 ■

   基準値をはずれている場合は、リヤウォッシャー ノズルを調整する。

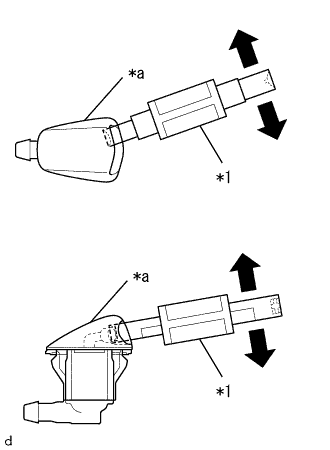

2. トヨタ4WAYノズル調整工具を使用して、ノズルジェット凹凸部に調整工具の先端にある凹凸部(φ 4 mm タイプ)を差し込み調整する。


   イラスト内指示文字

   *1	トヨタ4WAYノズル調整工具
   *a	ノズルジェット部

   ■ 注 意 ■

   ノズルジェット部の損傷のおそれがあるため、金属製のピンなどで調整しない。
