ウォッシャ ノズル  調整

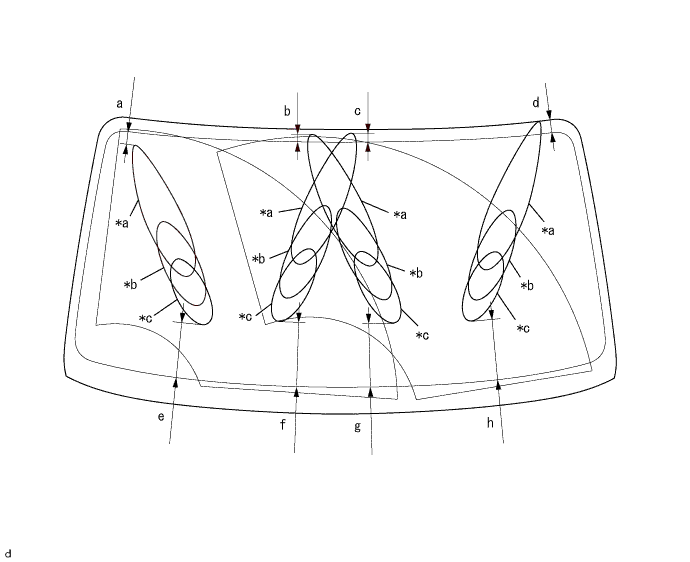

エンジン始動状態で、ウォッシャ噴射液の着水位置を点検する。

基準

図の範囲内であること。

基準値

測定位置	寸法	測定位置	寸法
a	34.0 mm	b	20.0 mm
c	23.0 mm	d	33.0 mm
e	138.0 mm	f	161.0 mm
g	158.0 mm	h	152.0 mm

■ 注 意 ■

基準値をはずれている場合は、ウォッシャノズルを交換する。
