ウインドシールド ワイパ スイッチASSY  単体点検

準備品一覧



1. ウインドシールド ワイパ スイッチASSY点検

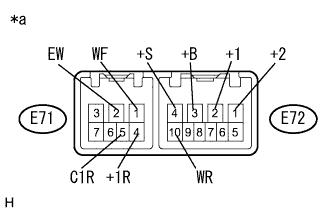

E239385J14

  1. 抵抗点検

    1. 下表に従って端子間の抵抗を測定する。

      基準
      フロントワイパスイッチ
      端子番号(端子記号)
      		点検条件(切り替え)
      		基準値
      E72-3 (+B) - E72-2 (+1)
      		MIST
      		1 Ω未満
      E72-2 (+1) - E72-4 (+S)
      		OFF
      		1 Ω未満
      E72-2 (+1) - E72-4 (+S)
      		INT
      		1 Ω未満
      E72-3 (+B) - E72-2 (+1)
      		LO
      		1 Ω未満
      E72-3 (+B) - E72-1 (+2)
      		HI
      		1 Ω未満
      フロントウォッシャスイッチ
      端子番号(端子記号)
      		点検条件(切り替え)
      		基準
      E71-1 (WF) - E71-2 (EW)
      		OFF
      		10 KΩ以上
      E71-1 (WF) - E71-2 (EW)
      		ON
      		1 Ω未満
      リヤワイパスイッチ（リヤワイパあり)
      端子番号(端子記号)
      		点検条件(切り替え)
      		基準
      E71-5 (C1R) - E71-2 (EW)
      		OFF
      		10 KΩ以上
      E71-4 (+1R) - E71-2 (EW)
      E71-5 (C1R) - E71-2 (EW)
      		LO(ON)
      		1 Ω未満
      E71-4 (+1R) - E71-2 (EW)
      		HI
      		1 Ω未満
      リヤウォッシャスイッチ（リヤワイパあり)
      端子番号(端子記号)
      		点検条件(切り替え)
      		基準
      E72-10 (WR) - E71-2 (EW)
      		OFF
      		10 KΩ以上
      E71-4 (+1R) - E71-2 (EW)
      E72-10 (WR) - E71-2 (EW)
      		WASH
      		1 Ω未満
      E72-10 (WR) - E71-2 (EW)
      		ON + WASH
      		1 Ω未満
      E71-4 (+1R) - E71-2 (EW)
      イラスト内指示文字
      *a
      		コネクター非接続状態
      (ウインドシールド ワイパ スイッチASSY)
