フロントアクスルハブLH  分解

準備品一覧

1. SSTを使用して、フロントアクスル ハブ ホールスナップリング LHを取りはずす。


   SST

   09905-00013   (09904-00090)


   ■ 注 意 ■

   フロントアクスル ハブ ホールスナップリング LHを取りはずす際、磁気ロータ面に傷をつけないように気を付けること。

1. アルミ板を介して、フロントアクスルASSY LHをバイスに固定する。


   ■ 注 意 ■

   バイスを強く締めすぎない。





2. SSTを使用して、フロントアクスル ハブ LHを取りはずす。


   SST

   09520-00031

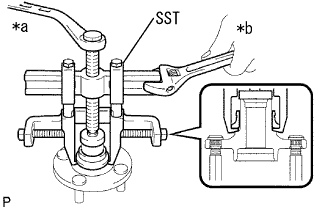

3. SSTを使用して、ハブベアリングインナーレース（アウター側）をフロントアクスル ハブ LHから取りはずす。


   SST

   09950-60010   (09951-00370)
   09950-40011   (09951-04020, 09952-04010, 09953-04020, 09954-04010, 09955-04011, 09957-04010, 09958-04011)


   ■ 注 意 ■

   1. インナーレースを取りはずす際、アクスルハブが損傷した場合、アクスルハブを新品と交換する。

   2. SSTのセンターボルト（09953-04020）のねじ部および先端部にモリブデングリースを塗布して使用する。


   イラスト内指示文字

   *a	駆動
   *b	保持

1. ディスクブレーキダスト カバー FR LH背面からブラスバー等を介してハンマーでたたき、ディスクブレーキダスト カバー FR LHを取りはずす。


1. 取りはずしたハブベアリングインナーレース（アウター側）を、ハブベアリングのアウター側に取り付ける。


2. SSTおよびプレスを使用して、フロントステアリングナックルからハブベアリングを取りはずす。


   SST

   09223-15020
   09950-60010   (09951-00630)
   09950-70010   (09951-07100)
   09387-02010
