ヘッドランプディマスイッチASSY  単体点検



1. ヘッドランプ デイマ スイッチASSY点検

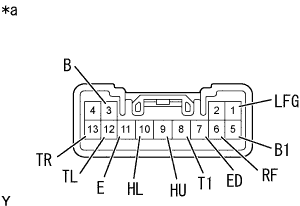

    E107922J11

  1. ライトコントロールスイッチ抵抗値測定

    1. コネクター各端子間の抵抗値を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      5(B1) - 8(T1)
      6(RF) - 7(ED)
      		ライトコントロールスイッチOFF
      		10 kΩ以上
      5(B1) - 8(T1)
      		ライトコントロールスイッチTAIL
      		1 Ω未満
      5(B1) - 8(T1)
      6(RF) - 7(ED)
      		ライトコントロールスイッチHEAD
      		1 Ω未満

  2. ヘッドランプディマスイッチ抵抗値測定

    1. コネクター各端子間の抵抗値を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      7(ED) - 9(HU)
      		ヘッドランプディマスイッチFLASH
      		1 Ω未満
      7(ED) - 10(HL)
      		ヘッドランプディマスイッチLOW BEAM
      		1 Ω未満
      7(ED) - 9(HU)
      		ヘッドランプディマスイッチHI BEAM
      		1 Ω未満

      □ 参 考 □
      “LOW BEAM”“HI BEAM”の点検は、ライトコントロールスイッチ“HEAD”の状態で行う。

  3. ターンシグナルスイッチ抵抗値測定

    1. コネクター各端子間の抵抗値を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      11(E) - 13(TR)
      		ターシグナルスイッチ右
      		1 Ω未満
      11(E) - 12(TL)
      11(E) - 13(TR)
      		ターシグナルスイッチニュートラル
      		10 kΩ以上
      11(E) - 12(TL)
      		ターシグナルスイッチ左
      		1 Ω未満

  4. リヤフォグランプスイッチ抵抗値測定(リヤフォグランプあり)

    1. コネクター各端子間の抵抗値を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      1(LFG) - 3(B)
      		リヤフォグランプスイッチOFF
      		10 kΩ以上
      1(LFG) - 3(B)
      		リヤフォグランプスイッチON
      		1 Ω未満

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (ヘッドランプ デイマ スイッチASSY)
