ヘッドランプレベリングスイツチ  単体点検

準備品一覧



1. ヘッドランプ レベリング スイッチ点検

  1. 電圧比点検

    1. コネクターを切り離す。



      2. E140356J04

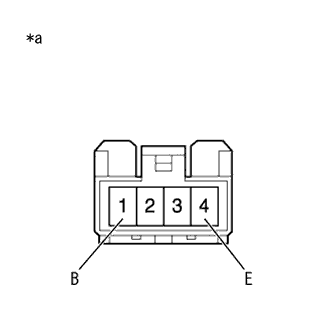

    2. 車両ワイヤハーネス側コネクターの1(B)端子-4(Ｅ)端子間の電圧を測定する。(電圧A)
      イラスト内指示文字
      *a
      		車両ワイヤハーネスコネクター前側
      (ヘッドランプ レベリング スイッチ接続コネクター)

    3. コネクターを接続する。



      4. E188278J02

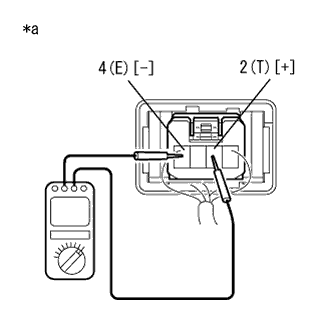

    4. ヘッドランプ レベリング スイッチを操作したときの、コネクターの裏側からコネクター2(T)端子-4(E)端子間の電圧を測定する。(電圧Ｂ)
      イラスト内指示文字
      *a
      		コネクター接続状態
      (ヘッドランプ レベリング スイッチ)

    5. 電圧Bを電圧Aで割り電圧比を算出する。

      基準値
      スイッチポジション
      		電圧比(%)
      0
      		90.0±3
      (0.5)
      		84.7±3
      1
      		79.3±3
      (1.5)
      		74.0±3
      2
      		68.7±3
      (2.5)
      		63.4±3
      3
      		58.0±3
      (3.5)
      		52.7±3
      4
      		47.3±3
      (4.5)
      		42.0±3
      5
      		36.7±3

      □ 参 考 □
      電圧Aが12 Vで電圧Bが10 Vの時は、10÷12 = 0.833(83.3 %)となる。



    2. E176923J02

  2. イルミネーション点検

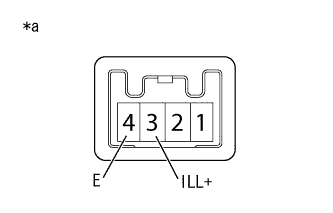

    1. コネクターの各端子にバッテリ電圧を加えたとき、イルミネーションの点灯状態を点検する。

      基準
      バッテリ接続
      		基準
      バッテリプラス → 3(ILL+)
      バッテリマイナス → 4(E)
      		点灯する

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (ヘッドランプ レベリング スイッチ)
