ライセンスプレート ランプASSY  取り外し



1. バックドアトリム ボード取りはずし（リヤワイパあり）


    B382497

  1. クリップ11個をはずし、バックドアトリム ボードを取りはずす。



2. バックドアトリム ボード取りはずし（リヤワイパなし）


    B382497

  1. クリップ11個をはずし、バックドアトリム ボードを取りはずす。



3. バックドア ガーニッシュSUB-ASSY アウトサイド取りはずし


4. バックドアアウトサイド ハンドル取りはずし


    B061960J04

  1. バックドアロックコントロールケーブルをバックドアアウトサイド ハンドルから取りはずす。
    イラスト内指示文字
    *1
    		バックドアロックコントロールケーブル

  2. ナット2個をはずし、バックドアアウトサイド ハンドルを取りはずす。



5. ライセンスプレート ランプASSY LH取りはずし

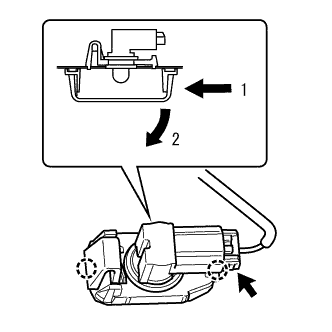

    E302723J01

  1. コネクターを切り離す。

  2. 図の順序で矢印方向にスライドさせ、ツメ２箇所のかん合をはずし、ライセンスプレート ランプASSY LHを取りはずす。



6. ライセンスプレート ランプASSY RH取りはずし

□ 参 考 □
LH側と同じ要領で取りはずす。
