アンテナASSY(ウイズホルダ)  取り付け

準備品一覧

1. ピラー内部に通したひもを、アンテナASSY (ウィズ ホルダ)に取り付ける。


   イラスト内指示文字

   *1

   ひも

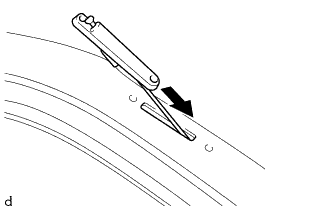

2. 図のように、ひもを結びつけたアンテナASSY (ウィズ ホルダ)をフロントピラーに差し込む。


   □ 参 考 □

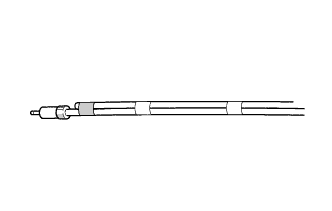

   アンテナASSY (ウィズ ホルダ)を再使用する場合は、傷つき防止のため、アンテナフィーダー線下端部をテーピングする。

   テーピング

3. 室内側よりひもを引っ張り、室内にアンテナASSY (ウィズ ホルダ)を引き入れる。


4. スクリュ2本で、アンテナASSY (ウィズ ホルダ)を取り付ける。


5. 取り付けていたひもおよびテーピングを取りはずす。


6. プラグを接続する。


1. ガイドおよびツメをかん合させ、カウルサイドトリム ボード RHを取り付ける。


1. ガイド2箇所、クリップ2個およびツメ6箇所をかん合させ、スクリュで、インストルメントパネルフィニッシュ パネル LWRを取り付ける。
