フロントショックアブソーバー　W/コイルスプリング  組み付け

準備品一覧


□ 参 考 □
  1. 以下に示す整備要領はLH側を示す。
  2. RH 側は、LH側と同じ要領で作業を行う。



1. ストラットマウンティング ベアリング LH取り付け


    C107508J04

  1. SSTおよびプレスを使用して、ストラットマウンティング ベアリング LHをフロントコイルスプリング シート UPR LHに取り付ける。

    SST
    09950-60010   (09951-00260)
    09950-70010   (09951-07100)

    ■ 注 意 ■
    ストラットマウンティング ベアリング LHがすきまなく確実に圧入されていること。



2. フロントコイルスプリング インシュレータ LWR LH取り付け


    C307373J01

  1. フロントコイルスプリングインシュレータ LWR LHをショック アブソーバASSY FR LHに取り付ける。

    ■ 注 意 ■
    フロントコイルスプリングインシュレータLWR LHの位置決めピンをショック アブソーバASSY FR LHの開口穴に差し込む。

    イラスト内指示文字
    *a
    		位置決めピン
    *b
    		開口穴



3. フロントコイル スプリング LH取り付け

  1. ストッパーピンありの場合：



      C287918J01

    1. SST をバイスに固定する。

      SST
      09727-30022   (09727-00010, 09727-00022, 09727-00031)



      2. C287919

    2. SST アームのフックをフロントコイルスプリングLHの直径部に掛ける。

      ■ 警 告 ■
      1. SST の上下のフックの距離が最も広くなるように、フロントコイルスプリングLHに取り付いていることを確認する。
      2. SST のアーム間が平行にフロントコイルスプリングLHへ取り付いていることを確認し、フックに掛けるコイルスプリングの巻き数は同数にする。
      3. フックのツメが確実に掛かっていることを確認する。



      3. C288496J01

    3. SST のフックにストッパーピンを取り付ける。

      ■ 警 告 ■
      ストッパーピンが確実に取り付けられていることを確認 する。

      イラスト内指示文字
      *1
      		ストッパーピン

    4. SST を使用して、フロントコイルスプリングLHを圧縮する。

      ■ 警 告 ■
      1. 圧縮作業中、フロントコイルスプリングLHが弓なりにそるような場合には直ちに作業を中止し、SST を掛けなおす。
      2. コイルスプリング同士が接触するまで圧縮しない。
      3. インパクトレンチを使用しない。

      4. C289825J02
        圧縮作業中、フロントコイルスプリングLHにストッパーピンが接触する場合には、接触する部分のストッパーピンを取りはずして作業する。この場合には、図のようにコイルスプリングストッパーベルトの取り付けをお奨めします。
        イラスト内指示文字
        *1
        		コイルスプリングストッパーベルト

  2. ストッパーピンなしの場合：



      C288500J01

    1. SST をバイスに固定する。

      SST
      09727-30021   (09727-00010, 09727-00021, 09727-00031)



      2. C287919

    2. SST アームのフックをフロントコイルスプリングLHの直径部に掛ける。

      ■ 警 告 ■
      1. SST の上下のフックの距離が最も広くなるように、フロントコイルスプリングLHに取り付いていることを確認する。
      2. SST のアーム間が平行にフロントコイルスプリングLHへ取り付いていることを確認し、フックに掛けるコイルスプリングの巻き数は同数にする。
      3. フックのツメが確実に掛かっていることを確認する。


      □ 参 考 □
      C291312J02
      図のようにコイルスプリングストッパーベルトの取り付けをお奨めします。

      イラスト内指示文字
      *1
      		コイルスプリングストッパーベルト

    3. SST を使用して、フロントコイルスプリング LHを圧縮する。

      ■ 警 告 ■
      1. 圧縮作業中、フロントコイルスプリングLHが弓なりにそるような場合には直ちに作業を中止し、SST を掛けなおす。
      2. コイルスプリング同士が接触するまで圧縮しない。
      3. インパクトレンチを使用しない。



    3. C308025J01

  3. フロントコイルスプリングLHのエンドをショック アブソーバASSY FR LHの段差に合わせて取り付ける。

    ■ 注 意 ■
    フロントコイルスプリング LHの径の小さい方が車両上側になるように取り付ける。

    イラスト内指示文字
    *a
    		フロントコイルスプリング LHのエンド



4. フロントコイルスプリング インシュレータ UPR LH取り付け

  1. フロントコイルスプリングインシュレータUPR LHをショック アブソーバASSY FR LHに取り付ける。



5. フロントスプリング バンパ LH取り付け


    C107510J03

  1. フロントスプリング バンパ LHのエア抜き溝が、フロントコイルスプリング シート UPR LHのリブ部に一致するように取り付ける。
    イラスト内指示文字
    *a
    		リブ部
    *b
    		エア抜き溝

    ■ 注 意 ■
    フロントコイルスプリング シート UPR LHへの挿入時、脱落等がないようにしっかりと密着するまで挿入する。



6. フロントコイルスプリング シート UPR LH取り付け


    C308358J01

  1. ストラットマウンティングベアリングLHおよびフロントスプリングバンパLH付きでフロントコイルスプリング シート UPR LHをショック アブソーバASSY FR LHに取り付ける。

    ■ 注 意 ■
    フロントコイルスプリングインシュレータUPR LHの位置決めピンをフロントコイルスプリング シート UPR LHの開口穴に差し込む。

    イラスト内指示文字
    *a
    		位置決めピン
    *b
    		開口穴



7. フロントサスペンション サポート トゥー フロントショックアブソーバ ナット LH取り付け

  1. 新品のフロントサスペンション サポート トゥー フロントショックアブソーバ ナット LHを仮締めする。

  2. SSTをコイルスプリングから取りはずす。

    ■ 注 意 ■
    SSTを取りはずす際、インパクトレンチを使用しない。

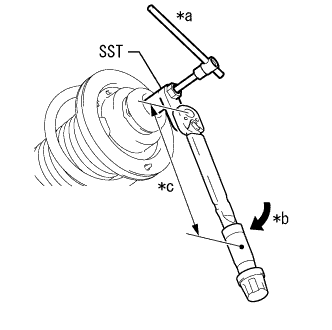

    3. C311377J01

  3. ロングソケットヘキサゴンレンチ6mmを使用して、ショックアブソーバロッドを固定し、SSTを使用してフロントサスペンション サポート トゥー フロントショックアブソーバ ナット LHを締め付ける。
    イラスト内指示文字
    *a
    		保持
    *b
    		駆動
    *c
    		トルクレンチの有効長

    SST
    09729-97202
    基準値
    T = 33 N・m{ 340 kgf・cm }

    ■ 注 意 ■
    SST とトルクレンチが直線になるように取り付ける。

    □ 参 考 □
    1. トルクレンチの有効長を変えて使用する場合は、トルクレンチの読み値を求める。(要領は参照)
    2. SST(有効長40mm) + トルクレンチ(有効長180mm)使用の場合
      27N·m{278kgf·cm}



8. フロントサスペンション サポートSUB-ASSY LH取り付け

  1. フロントサスペンションサポートSUB-ASSY LHをフロントショックアブソーバW/コイルスプリングに取り付ける。
