フロントショックアブソーバー　W/コイルスプリング  取り外し

準備品一覧

□ 参 考 □

本手順は、LH側を示す。特記部を除きRH側はLH側と同じ手順で行う。

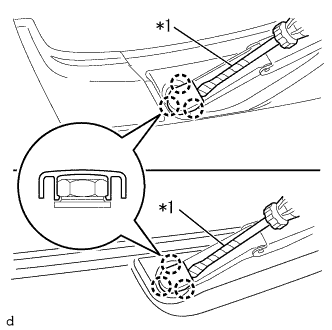

1. 保護テープを巻いた薄刃マイナスドライバーを使用して、ツメ3箇所のかん合をはずし、ウインドシールド ワイパ アーム カバー2個を取りはずす。


   イラスト内指示文字

   *1

   保護テープ

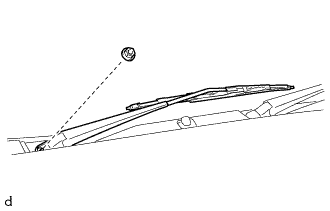

1. ナットをはずし、フロントワイパアーム&ブレードASSY RHを取りはずす。

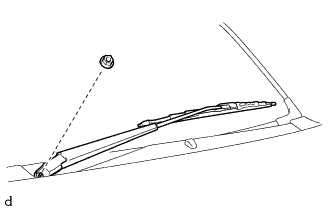

1. ナットをはずし、フロントワイパアーム&ブレードASSY LHを取りはずす。


□ 参 考 □

RH側と同じ要領で取りはずす。

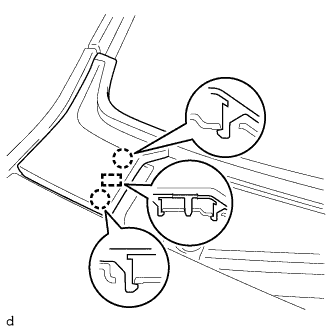

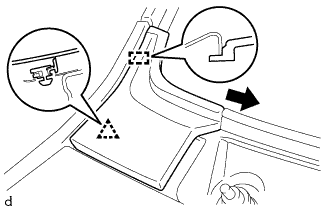

1. ツメ2箇所およびガイドのかん合をはずす。






2. クリップのかん合をはずす。


3. 図の矢印方向に引いてガイドをはずし、カウルサイドパネルホール カバー RHを取りはずす。

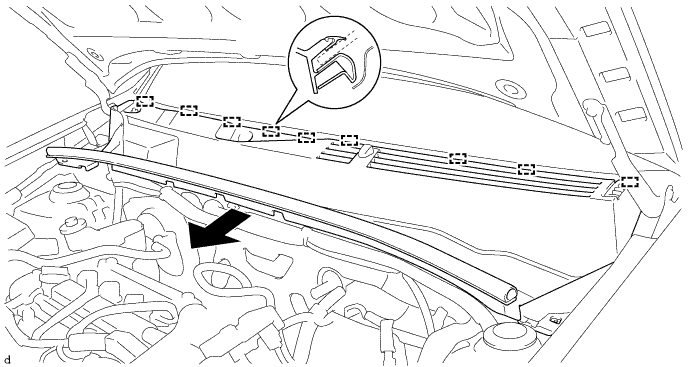

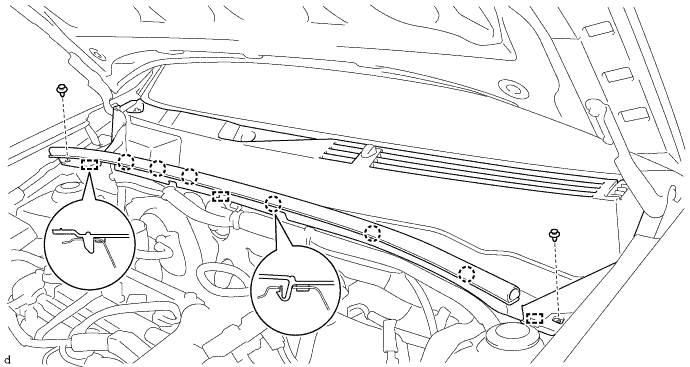

1. クリップ2個を取りはずす。






2. ツメ6箇所のかん合およびガイド3箇所をはずす。












3. 図の矢印方向に引いて、ガイド9箇所のかん合をはずし、カウルトップベンチレータ ルーバSUB-ASSYを取りはずす。








4. ウォッシャーホースを切り離す。


1. ソケットヘキサゴン6mmを使用して、スタッドボルトを固定し、ナットを取りはずす。


   イラスト内指示文字

   *a	駆動
   *b	保持

2. フロントスタビライザ リンクASSY LHをフロントショックアブソーバから切り離す。


1. ボルトをはずし、スピードセンサFR LHおよびフロント フレキシブル ホース NO.1を切り離す。

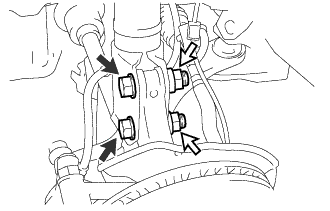

1. ナット2個およびボルト2本をはずし、フロントショックアブソーバW/コイルスプリングをステアリングナックルから切り離す。


   ■ 注 意 ■

   ボルトを固定し、ナットを回す。

   イラスト内指示文字

   	ボルト
   	ナット





2. ソケットヘキサゴン6mmを使用して、ショックアブソーバロッドを固定し、ナットを取りはずす。


   イラスト内指示文字

   *a	駆動
   *b	保持

3. フロントサスペンションサポートNO.2 LHを取りはずす。


4. フロントショックアブソーバW/コイルスプリングを車両から取りはずす。
