ステアリング ギヤASSY  組み付け

準備品一覧



1. ステアリングラック ブーツ NO.2取り付け


    C234230

  1. 新品のステアリングラック ブーツ NO.2の小径口内側にトヨタ純正 ラバーグリースを塗布する。

  2. ステアリングラック ブーツ NO.2をラックハウジングの溝に取り付ける。

    ■ 注 意 ■
    1. ステアリングラック ブーツ NO.2をねじって取り付けない。
    2. 異物、錆などがないことを確認する。



2. ステアリングラック ブーツ NO.1取り付け

□ 参 考 □
ステアリングラック ブーツ NO.1はステアリングラック ブーツ NO.2と同様の手順で取り付ける。



3. ステアリングラックブーツ クランプ NO.2取り付け

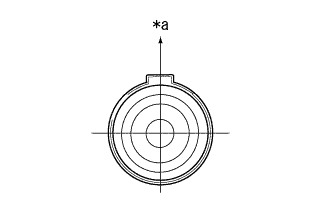

    C311386J01

  1. 新品のステアリングラックブーツ クランプ NO.2の突起部を車両上側に向けてステアリングラック ブーツ NO.2に取り付ける。
    イラスト内指示文字
    *a
    		車両上側

    ■ 注 意 ■
    1. ステアリングラック ブーツ NO.2をねじらない。
    2. ステアリングラック ブーツ NO.2を傷つけない。



    2. C307547J01

  2. SSTをラックハウジング側に押し付け、ステアリングラックブーツ クランプ NO.2をかしめる。

    SST
    09521-24010
    イラスト内指示文字
    *a
    		保持
    *b
    		駆動

    ■ 注 意 ■
    1. ステアリングラック ブーツ NO.2がねじれていないことを確認する。
    2. ステアリングラックブーツ クランプ NO.2をかしめすぎないように注意する。

  3. SSTを取りはずし、ステアリングラックブーツ クランプ NO.2のクリアランスを測定する。

    基準値
    3 mm以下

    ■ 注 意 ■
    1. SSTを取りはずした状態のすき間を測定する。
    2. ステアリングラックブーツ クランプ NO.2をかしめすぎないように注意する。



4. ステアリングラックブーツ クランプ NO.1取り付け

□ 参 考 □
ステアリングラックブーツ クランプ NO.1はステアリングラックブーツ クランプ NO.2と同様の手順で取り付ける。



5. ステアリングラックブーツ クリップ取り付け（取り付け位置ＬＨ側）


    C106037J04

  1. プライヤーを使用して、図の向きにステアリングラックブーツ クリップをステアリングラック ブーツ NO.2に取り付ける。
    イラスト内指示文字
    *a
    		車両前方
    *b
    		車両後方
    *c
    		車両上方
    *d
    		54°30'
    (駆動方式2WD)
    *e
    		54°48'
    (駆動方式4WD)

    ■ 注 意 ■
    ブーツをねじって取り付けない。



6. ステアリングラックブーツ クリップ取り付け（取り付け位置ＲＨ側）

□ 参 考 □
RH側はLH側と同様の手順で取り付ける。



7. ステアリング ギヤASSY点検


    C235813J01

  1. SSTを使用して、ピニオンシャフトを回転させ、左右のステアリングラックブーツがスムースに伸縮することを確認する。

    SST
    09616-00011

    □ 参 考 □
    ステアリングラックブーツがスムースに伸縮しない場合は、新品のステアリングラックブーツ クランプを使用して再度ステアリングラックブーツを取り付ける。



8. タイロッド エンドSUB-ASSY LH取り付け


    C126369J03

  1. ロックナットおよびタイロッド エンドSUB-ASSY LHを合わせマークの位置まで取り付け、ロックナットを仮締めする。
    イラスト内指示文字
    *a
    		合わせマーク

    □ 参 考 □
    本締めは、トーイン調整後に行う。



9. タイロッド エンドSUB-ASSY RH取り付け

□ 参 考 □
RH側はLH側と同様の手順で取り付ける。
