バックドア  組み付け

準備品一覧



1. バックドアフィニッシュパネル カバー RH取り付け
  1. バックドアフィニッシュパネル カバー RH取り付け面清掃

    1. バックドアフィニッシュパネル カバー RH取り付け面に残った両面テープを取り除く。

    2. バックドアフィニッシュパネル カバー RH取り付け面を脱脂する。

  2. 両面テープの離型紙を接着面に触れないようにしてはがす。



  3. B384143
  4. クリップで、新品のバックドアフィニッシュパネル カバー RHを取り付ける。



2. バックドアフィニッシュパネル カバー LH取り付け

□ 参 考 □
RH側と同じ手順で取り付ける。



3. バックドアパネル クッション取り付け


    B384144
  1. バックドアパネル クッション4個を取り付ける。



4. リヤドアプル ハンドル取り付け


    B380896
  1. ツメ4箇所をかん合させ、リヤドアプル ハンドルを取り付ける。



5. ライセンスプレート ランプASSY LH取り付け


6. ライセンスプレート ランプASSY RH取り付け


7. バックドア ガーニッシュSUB-ASSY アウトサイド取り付け


8. バックドアロック シリンダASSY取り付け


    B380895J01
  1. バックドアロックシリンダリテーナをバックドアロック シリンダASSYに取り付ける。
    イラスト内指示文字
    *A
    プロボックス
    *B
    サクシード



9. バックドア ロックASSY取り付け


    B380894J01
  1. ボルト3本で、バックドア ロックASSYを取り付ける。
    イラスト内指示文字
    *1
    バックドアシリンダ ツゥ ロックコントロールリンク

    基準値
    T = 7.0 N・m{ 71 kgf・cm }

  2. コネクターを接続する。(電子ドアロックあり)

  3. バックドアシリンダ ツゥ ロックコントロールリンクをバックド アロックシリンダおよびバックドア ロックASSYに取り付ける。



10. バックドアアウトサイド ハンドル取り付け


    B061960J04
  1. ナット2個で、バックドアアウトサイド ハンドルを取り付ける。
    イラスト内指示文字
    *1
    バックドアロックコントロールケーブル

    基準値
    T = 4.0 N・m{ 41 kgf・cm }

  2. バックドアロックコントロールケーブルをバックドアアウトサイド ハンドルに取り付ける。



11. テレビジョン カメラ カバー取り付け(リヤモニター付き)
  1. スクリュ2本で、テレビジョン カメラ カバーをテレビジョン カメラASSY リヤに取り付ける。



12. テレビジョン カメラASSY リヤ取り付け(リヤモニター付き)
  1. ツメをかん合させ、スクリュ2本で、テレビジョン カメラASSY リヤを取り付ける。

  2. コネクターを接続する。



13. リヤウォッシャ ノズル取り付け


14. センタストップランプASSY取り付け


15. センタストップランプ カバー取り付け


16. リヤワイパモータ グロメット取り付け(リヤワイパあり)

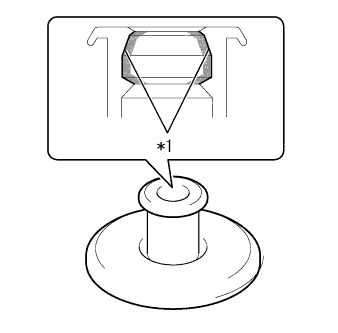

    E208214J01
  1. デンソー50号グリースを、リヤワイパモータ グロメットのリップ部全周に塗布する。
    イラスト内指示文字
    *1
    リップ部

    □ 参 考 □
    デンソー50号グリースは穴を塞がず、リップ部の谷間に充填すること。

  2. リヤワイパモータ グロメットを取り付ける。



17. リヤワイパ モータASSY取り付け(リヤワイパあり)
  1. ボルト3本で、リヤワイパ モータASSYを取り付ける。

    基準値
    T = 8.4 N・m{ 86 kgf・cm }

  2. コネクターを接続する。



18. ワイパ モータ カバー ブラケット取り付け(駆動方式4WD)
  1. ボルト3本で、ワイパ モータ カバー ブラケットを取り付ける。

    基準値
    T = 8.4 N・m{ 86 kgf・cm }



19. バックドア ウエイト取り付け(リヤワイパなし)


    B381478
  1. ボルト3本で、バックドア ウエイトを取り付ける。



20. バックドアトリム ボード取り付け


    B382497
  1. クリップ11個で、バックドアトリム ボードを取り付ける。



21. リヤ ワイパ モータ カバー取り付け
  1. クリップ4個およびツメをかん合させ、リヤ ワイパ モータ カバーを取り付ける。



22. リヤワイパアーム&ブレードASSY取り付け(リヤワイパあり)

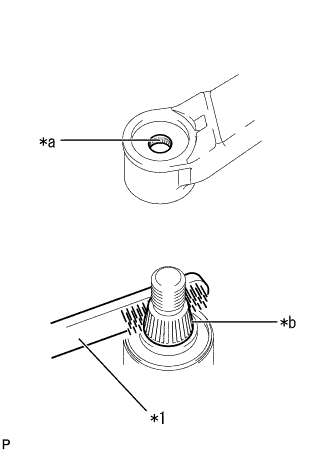

E252418J04
  1. 再組み付け時

    1. リヤワイパアームセレーション部のバリ、汚れなどを清掃する。
      イラスト内指示文字
      *1
      ワイヤブラシ
      *a
      リヤワイパ アームセレーション部
      *b
      リヤワイパピボットセレーション部

      ■ 注 意 ■
      リヤワイパ アームセレーション部を削らないこと。

  2. ワイヤブラシを使用して、リヤワイパピボットセレーション部を清掃する。

  3. IG ONにする。

  4. リヤワイパ モータASSYを作動させ、自動停止位置に停止させる。

  5. IG OFFにする。

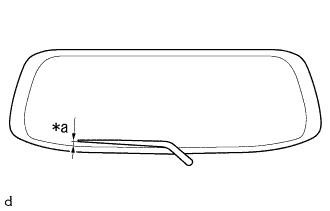

  6. E301955J01
  7. リヤワイパブレードを図に示す位置に合わせ、リヤワイパ アーム&ブレードASSYを仮付けする。
    イラスト内指示文字
    *a
    27.7 mm

  8. ナットを取り付ける。

    基準値
    T = 5.4 N・m{ 55 kgf・cm }

    □ 参 考 □
    リヤワイパアームヒンジ部を手で押さえながら、ナットを締め付ける。

  9. ツメ2箇所をかん合させ、ワイパアームヘッドキャップを閉じる。

  10. 水またはウォッシャ液をガラスにかけながらリヤワイパを作動させ、ブレードの払拭状態およびボデーと干渉しないことを確認する。
