バックドア  分解

準備品一覧

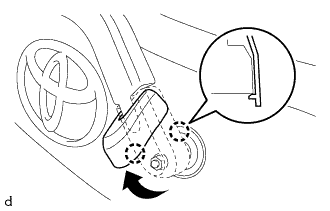

1. 図のように、ツメ2箇所のかん合をはずし、ワイパアームヘッドキャップを起こす。


2. ナットをはずし、リヤワイパ アーム＆ブレードASSYを取りはずす。


1. クリップ4個およびツメのかん合をはずし、リヤ ワイパ モータ カバーを取りはずす。


1. クリップ11個をはずし、バックドアトリム ボードを取りはずす。


1. ボルト3本をはずし、バックドア ウエイトを取りはずす。

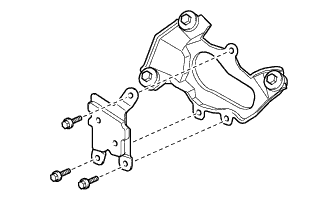

1. ボルト3本をはずし、ワイパ モータ カバー ブラケットを取りはずす。


1. コネクターを切り離す。

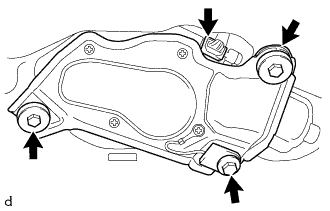

2. ボルト3本をゆるめ、リヤワイパ モータASSYを取りはずす。


   □ 参 考 □

   ボルトはリヤワイパ モータASSYと一体のため取りはずさない。

1. リヤワイパモータ グロメットを取りはずす。


1. コネクターを切り離す。

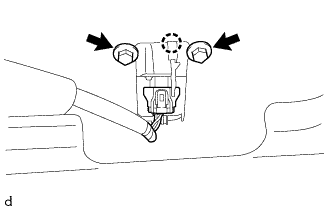

2. ツメのかん合およびスクリュ2本をはずし、テレビジョン カメラASSY リヤを取りはずす。

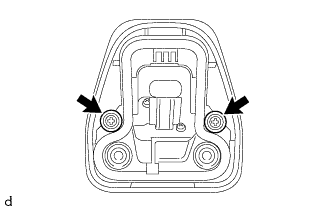

1. スクリュ2本をはずし、テレビジョン カメラASSY リヤからテレビジョン カメラ カバーを取りはずす。


1. バックドアロックコントロールケーブルをバックドアアウトサイド ハンドルから取りはずす。


   イラスト内指示文字

   *1	バックドアロックコントロールケーブル

2. ナット2個をはずし、バックドアアウトサイド ハンドルを取りはずす。


1. バックドアシリンダ ツゥ ロックコントロールリンクをバックドアロックシリンダおよびバックドア ロックASSYから取りはずす。


   イラスト内指示文字

   *1	バックドアシリンダ ツゥ ロックコントロールリンク

2. コネクターを切り離す。（電子ドアロックあり）


3. クランプを切り離す。


4. ボルト3本をはずし、バックドア ロックASSYを取りはずす。


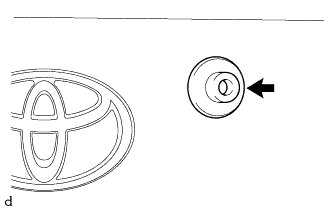

1. バックドアロックシリンダリテーナをはずし、バックドアロック シリンダASSYを取りはずす。


   イラスト内指示文字

   *A	プロボックス
   *B	サクシード

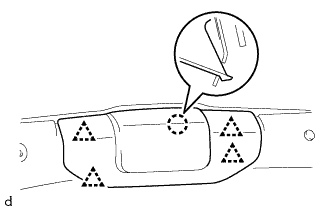

1. ツメ4箇所のかん合をはずし、リヤドアプル ハンドルを取りはずす。


1. バックドアパネル クッション4個を取りはずす。


1. クリップをはずし、バックドアフィニッシュパネル カバー RHを取りはずす。


□ 参 考 □

RH側と同じ手順で取りはずす。
