フロントドア  組み付け

準備品一覧

■ 注 意 ■

本手順はRH側を示す。LH側はRH側と同じ手順で行う。

1. トヨタ純正ボデーグリースをフロントドアウインドウ レギュレータSUB-ASSY RH、フロントドアアウトサイドハンドル フレームSUB-ASSY RHおよびフロントドア ロックASSY RHの摺動部に塗布する。


1. 新品のフロントドアパネル クッション2個を取り付ける。


1. クリップ15箇所をかん合させ、フロントドア ウエザストリップ RHを取り付ける。


1. ボデーグリースをフロントドア チェックASSY RHの摺動部に塗布する。


2. ボデー側のねじ部を白ガソリンで清掃する。


3. アドヘシブ1324をボルト(A)およびボルト(B)のネジ部に塗布する。


   ■ 注 意 ■

   アドヘシブ1324塗布後、3分以内に取り付ける。





4. ボルト3本で、フロントドア チェックASSY RHを取り付ける。


   基準値

   ボルト(A)

   T = 5.5 N・m{ 56 kgf・cm }

   ボルト(B)

   T = 30 N・m{ 306 kgf・cm }

1. 図に示す順に、フロントドアロックオープン ロッド RHをフロントドアアウトサイドハンドル フレームSUB-ASSY RHに取り付 け、フロントドアアウトサイドハンドルスナップをかん合させる。


   イラスト内指示文字

   *1	フロントドアアウトサイドハンドルスナップ

1. クリップをかん合させ、フロントドアアウトサイドハンドル フレームSUB-ASSY RHをフロントドアパネルに組み付ける。


2. トルクスソケットレンチ(T30)を使用して、トルクススクリュを締め付ける。


   基準値

   T = 4.0 N・m{ 41 kgf・cm }

1. ツメ2箇所をかん合させ、フロントドアアウトサイドハンドル パッド RRを取り付ける。


1. ツメ2箇所をかん合させ、フロントドアアウトサイドハンドル パッド FRを取り付ける。


1. フロントドア アウトサイド ハンドルASSY RHを車両内側に押し込む。


2. フロントドア アウトサイド ハンドルASSY RHを車両前方へスライドさせ、フロントドアパネルにかん合させる。


1. キーシリンダ付き



   1. ガイドおよびツメをかん合させ、フロントドアアウトサイドハンドル カバー RHを取り付ける。






   2. フロントドアロックシリンダASSYが取り付いた状態でフロントドアアウトサイドハンドル カバー RHを組み付ける。


      イラスト内指示文字

      *1	ドアロックキーシリンダロッド

      □ 参 考 □

      ドアロックキーシリンダロッドが差し込まれたことを確認する。

2. トルクスソケットレンチ(T30)を使用して、スクリュを締め付け、フロントドアアウトサイドハンドル カバー RHを取り付ける。


   基準値

   T = 4.0 N・m{ 41 kgf・cm }

3. キーシリンダなし






4. トルクスソケットレンチ(T30)を使用して、スクリュを締め付け、フロントドアアウトサイドハンドル カバー RHを取り付ける。


   基準値

   T = 4.0 N・m{ 41 kgf・cm }

1. ホールプラグを取り付ける。


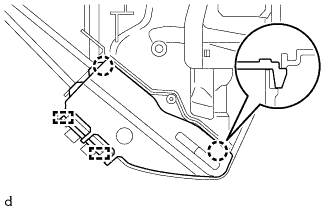

1. ツメをかん合させ、フロントドアロックリンク クランプを取り付ける。


1. ガイドを合わせ、フロントドアインサイドロッキング ケーブルASSY RHをフロントドア ロックASSY RHに取り付ける。


1. ガイドを合わせ、フロントドアロックリモートコントロール ケーブルASSY RHをフロントドア ロックASSY RHに取り付ける。


1. ガイド2箇所を合わせ、フロントドアロック カバーSUB-ASSY RHをフロントドア ロックASSY RHに取り付ける。


2. ツメ2箇所をかん合させる。


■ 注 意 ■

1. 取りはずしたフロントドア ロックASSY RHを再利用する場合は、コネクター部のドアロックワイヤハーネスシールを必ず新品に取り替える。

2. コネクター部のドアロックワイヤハーネスシール表面にグリスまたはホコリなどを付着させない。

3. ドアロックワイヤハーネスシールを再利用および汚損したドアロックワイヤハーネスシールを使用した場合は、コネクター部に水が侵入し、フロントドア ロックASSY RHの故障原因となる。


1. フロントドア ロックASSY RHの摺動部にトヨタ純正ボデーグリースを塗布する。






2. 新品のドアロックワイヤハーネスシールを取り付ける。






3. フロントドアアウトサイドハンドル フレームSUB-ASSY RHのフロントドアロック オープンロッド RHをフロントドア ロックASSY RHに挿入して、フロント ドアパネルにセットする。


   ■ 注 意 ■

   フロントドアアウトサイドハンドル フレームSUB-ASSY RHのフロントドアロック オープンロッド RHが確実にフロントドア ロックASSY RHにかん合していることを確認する。

4. トルクスソケットレンチ(T30)を使用して、ボルト3本でフロントドア ロックASSY RHを取り付ける。


   基準値

   T = 5.0 N・m{ 51 kgf・cm }





5. フロントドアインサイドロッキング ケーブルASSY RHおよびフロントドアロックリモートコントロール ケーブルASSY RHをクランプに取り付ける。


   イラスト内指示文字

   *1	フロントドアインサイドロッキング ケーブルASSY RH
   *2	フロントドアロックリモートコントロール ケーブルASSY RH

6. 電子ドアロックあり:







   1. コネクターを接続する。


1. フロントドア フレームSUB-ASSY RR LWR RHを差し込む。


2. ボルトで、フロントドア フレームSUB-ASSY RR LWR RHを取り付ける。


   基準値

   T = 6.2 N・m{ 63 kgf・cm }

1. ドア ウインドウ ガラス クリップ RHを取り付ける。


1. フロントドアガラス ラン RHを取り付ける。


□ 参 考 □

挟み込み防止機能付きのフロントドアウインドウ レギュレータSUB-ASSY RHとパワーウインドウレギュレータ モータASSY RHを切り離した場合、またはフロントドア ガラスSUB-ASSY RHが組み付いていない状態 でフロントドアウインドウ レギュレータSUB-ASSY RHを作動させた場合、パワーウインドウレギュレータ モータASSY RHのリセット（リミットスイッチの初期位置設定）が必要となる。

1. パワーウインドウレギュレータ モータASSY RHのリセット



   1. パワーウインドウレギュレータ モータASSY RHを取りはずす。


   2. パワーウインドウレギュレータ モータASSY RHおよびパワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RHを車両のワイヤハーネスに接続する。


   3. バッテリマイナスターミナルを接続する。


   4. IG ONにし、パワーウインドウ レギュレータ マスタスイッチASSYを操作して パワーウインドウレギュレータ モータASSY RHをＵＰ側に出力軸を６回転以上または４秒以上空回りさせる。


      □ 参 考 □

      パワーウインドウレギュレータ モータASSY RH単体で空回りさせる場合は、コネクターの４端子にバッテリのプラス、５端子にバッテリのマイナス端子を接続する。




      ■ 注 意 ■

      パワーウインドウレギュレータ モータASSY RHの上記以外のコネクター端子にバッテリ電圧を加えるとパルスセンサ、リミットスイッチ破損のおそれがあるため、絶対にバッテリ電圧を加えない。

      イラスト内指示文字

      *1	駆動軸
      *a	コネクター非接続状態 (パワーウインドウレギュレータ モータASSY RH)
      *b	右回転
      *ｃ	左回転

   5. バッテリマイナスターミナルを切り離す。


   6. パワーウインドウレギュレータ モータASSY RHおよびパワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RHを車両のワイヤハーネスから切り離す。






2. トルクスソケットレンチ(T25)を使用して、ボルト3本でパワーウインドウレギュレータ モータASSY RHをフロントドアウインドウ レギュレータSUB-ASSY RHに組み付ける。


   基準値

   T = 5.4 N・m{ 55 kgf・cm }

   □ 参 考 □

   新品のフロントドアウインドウ レギュレータSUB-ASSY RHはネジ加工されていないが、セルフタッピング方式を採用しており、ネジを締め込むことでネジ加工される。

1. ボルト5本で、フロントドアウインドウ レギュレータSUB-ASSY RHを取り付ける。


   基準値

   T = 8.0 N・m{ 82 kgf・cm }

1. ボルト6本で、フロントドアウインドウ レギュレータSUB-ASSY RHに取り付ける。


   基準値

   T = 8.0 N・m{ 82 kgf・cm }

2. コネクターを接続する。


1. パワーウインドウなし



   1. フロントドアウインドウレギュレータ ハンドルASSY を取り付け、フロントドア ガラスSUB-ASSY RHの取り付けボルトが見える位置までフロントドアウインドウ レギュレータSUB-ASSY RHを動かす。


   2. フロントドアウインドウレギュレータ ハンドルASSY を取りはずす。


2. パワーウインドウ付き



   1. バッテリマイナスターミナルを接続する。


   2. パワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RHのコネクターを接続し、フロントドア ガラスSUB-ASSY RHの取り付けボルトが見える位置までフロントドアウインドウ レギュレータSUB-ASSY RH を動かす。


   3. バッテリマイナスターミナルを切り離す。


   4. パワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RHのコネクターを切り離す。






3. 図に示す順に、フロントドア ガラスSUB-ASSY RH をフロントドアウインドウ レギュレータSUB-ASSY RH に仮付けする。


   ■ 注 意 ■

   フロントドア ガラスSUB-ASSY RH を傷つけない。

4. ボルト2本で、フロントドア ガラスSUB-ASSY RHを取り付ける。


   基準値

   T = 8.0 N・m{ 82 kgf・cm }

1. ツメをかん合させ、アウタリヤビューミラーASSY RHを取り付ける。


2. ナット３個を取り付ける。


   基準値

   T = 8.0 N・m{ 82 kgf・cm }

3. コネクターを接続する。


1. ドアパネル側に新品のブチルテープを貼り付ける。


2. フロントドアインサイドロッキング ケーブルASSY RH、フロントドアロックリモートコントロール ケーブルASSY RHおよびワイヤ ハーネスを、新品のフロントドアサービスホール カバー RHに通す。






3. フロントドアサービスホール カバー RHをフロントドアパネルの基準位置に合わせて貼り付ける。


   イラスト内指示文字

   *a	基準位置
   	ブチルテープ
   	フロントドアサービスホール カバー RH

   ■ 注 意 ■

   フロントドアサービスホール カバー RHにシワが出ないように貼り付け、浮きが出ないよう十分に押さえつける。

4. 各コネクターを接続する。


1. フロントドアインサイドロッキング ケーブルASSY RHおよびフロントドアロックリモートコントロール ケーブルASSY RHを、フロントドアインサイド ハンドルSUB-ASSY RHに取り付ける。


   イラスト内指示文字

   *1	フロントドアロックリモートコントロール ケーブルASSY RH
   *2	フロントドアインサイドロッキング ケーブルASSY RH





2. フロントドアインサイド ハンドルSUB-ASSY RHの前部のツメをかん合させる。


3. フロントドアインサイド ハンドルSUB-ASSY RHの後部のツメをかん合させ、フロントドアインサイド ハンドルSUB-ASSY RHを取り付ける。


1. パワーウインドウなし


   □ 参 考 □

   RH側と同じ手順で取り付ける。

2. パワーウインドウ付き







   1. 図のように、パワーウインドウレギュレータ スイッチASSY RRをフロントドアトリム ボードSUB-ASSY LHに取り付ける。


   2. コネクターを接続する。


   3. フロントドアトリム ボードSUB-ASSY LHの上側をフロントドアパネルに差し込む。






   4. クリップ11箇所のかん合させ、フロントドアトリム ボードSUB-ASSY LHを取り付ける。


   5. スクリュ3本およびクリップを取り付ける。


1. フロントドアトリム ボードSUB-ASSY RHの上側をフロントドアパネルに差し込む。







   1. クリップ11箇所のかん合させ、フロントドアトリム ボードSUB-ASSY RHを取り付ける。


      イラスト内指示文字

      *A	パワーウインドウなし
      *B	パワーウインドウ付き

2. スクリュ3本およびクリップを取り付ける。


1. パワーウインドウなし







   1. ツメ2箇所をかん合させ、フロントドア アームレスト キャップを取り付ける。


2. パワーウインドウ付き







   1. ツメ2箇所をかん合させ、フロントドア アームレスト キャップを取り付ける。


1. コネクターを接続する。






2. クリップ2箇所およびツメ7箇所をかん合させ、パワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RHを取り付ける。


1. スナップリングをフロントドアウインドウレギュレータ ハンドルASSYに取り付ける。


2. プレートを取り付ける。


3. フロントドアウインドウレギュレータ ハンドルASSYを仮付けし、フロントドア ガラスSUB-ASSY RHを全閉状態にする。






4. フロントドアウインドウレギュレータ ハンドルASSYを図の位置に取り付ける。


   イラスト内指示文字

   *a	35 to 45 °

1. クリップおよびツメをかん合させ、フロントドアロワーフレームブラケット ガーニッシュ RHを取り付ける。


基準値

T = 5.4 N・m{ 55 kgf・cm }

(要領は参照)
