フロントドア  分解

準備品一覧

□ 参 考 □

本手順はRH側を示す。LH側はRH側と同じ手順で行う。

1. クリップおよびツメのかん合をはずし、フロントドアロワーフレームブラケット ガーニッシュ RHを取りはずす。


1. 図のようにスナップリングをはずし、フロントドアウインドウレギュレータ ハンドルASSYおよびプレートを取りはずす。


1. クリップ2箇所およびツメ7箇所のかん合をはずし、パワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RH取りはずしを取りはずす。


2. コネクターを切り離す。


1. パワーウインドウなし







   1. ツメ2箇所のかん合をはずし、フロントドア アームレスト キャップを取りはずす。


2. パワーウインドウ付き







   1. ツメ2箇所のかん合をはずし、フロントドア アームレスト キャップを取りはずす。


1. スクリュ3本およびクリップを取りはずす。


   イラスト内指示文字

   *A	パワーウインドウなし
   *B	パワーウインドウ付き

2. クリップ11箇所のかん合をはずす。


3. フロントドアトリム ボードSUB-ASSY RHを車両上方に持ち上 げフロントドアパネルから取りはずす。


1. パワーウインドウなし


   □ 参 考 □

   RH側同じ手順で取りはずす。

2. パワーウインドウ付き







   1. スクリュ3本およびクリップを取りはずす。


   2. クリップ11箇所のかん合をはずす。


   3. フロントドアトリム ボードSUB-ASSY LHを車両上方に持ち上 げ、フロントドアパネルから切り離す。


   4. パワーウインドウレギュレータ スイッチASSYのコネクターを切り離し、フロントドアトリム ボードSUB-ASSY LHを取りはずす。






   5. 図のように、パワーウインドウレギュレータスイッチASSYを取りはずす。


1. フロントドアインサイド ハンドルSUB-ASSY RH後部のツメのかん合をはずす。


2. フロントドアインサイド ハンドルSUB-ASSY RHを後方に引いて前部のツメのかん合をはずす。






3. フロントドアインサイドロッキング ケーブルASSY RHおよびフロントドアロックリモートコントロール ケーブルASSY RHをはずし、フロントドアインサイド ハンドルSUB-ASSY RHを取りはずす。


   イラスト内指示文字

   *1	フロントドアロックリモートコントロール ケーブルASSY RH
   *2	フロントドアインサイドロッキング ケーブルASSY RH

1. フロントドアサービスホール カバー RHを取りはずす。


   イラスト内指示文字

   	ブチルテープ
   	フロントドアサービスホール カバー RH

   ■ 注 意 ■

   フロントドアパネル側に残ったブチルテープを取り除いておく。

1. コネクターを切り離す。


2. ナット3個をはずす。


3. ツメのかん合をはずし、アウタリヤビューミラーASSY RHを取りはずす。


1. パワーウインドウなし



   1. フロントドアウインドウレギュレータ ハンドルASSYを取り付け、フロントドア ガラスSUB-ASSY RHの取り付けボルトが見える位置までフロントドアウインドウ レギュレータSUB-ASSY RHを動かす。


   2. フロントドアウインドウレギュレータ ハンドルASSYを取りはずす。


2. パワーウインドウ付き



   1. バッテリマイナスターミナルを接続する。


   2. パワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RHのコネクターを接続し、フロントドア ガラスSUB-ASSY RHの取り付けボルトが見える位置までフロントドアウインドウ レギュレータSUB-ASSY RHを動かす。


   3. バッテリマイナスターミナルを切り離す。


   4. パワーウインドウレギュレータマスタスイッチASSY W/フロントアームレストベースパネルUPR RHのコネクターを切り離す。






3. ボルト2本を取りはずす。


4. 図に示す順にフロントドア ガラスSUB-ASSY RHを取りはずす。


   ■ 注 意 ■

   フロントドア ガラスSUB-ASSY RHを傷つけない。

1. ボルト5本をはずし、フロントドアウインドウ レギュレータSUB-ASSY RHを取りはずす。


   ■ 注 意 ■

   1. ボルト5本を取りはずした際、フロントドアウインドウ レギュレータSUB-ASSY RHが落下し、フロントドアウインドウ レギュレータSUB-ASSY RHが変形するおそれがある。

   2. フロントドアウインドウ レギュレータSUB-ASSY RHの落下を防ぐため、ボルトを取りはずす際、フロントドアウインドウ レギュレータSUB-ASSY RHを手で支えて作業する。


1. コネクターを切り離す






2. ボルト6本をはずし、フロントドアウインドウ レギュレータSUB-ASSY RHをパワーウインドウレギュレータ モータASSY RH一体で取りはずす。


   ■ 注 意 ■

   1. ボルト6本を取りはずした際、フロントドアウインドウ レギュレータSUB-ASSY RHが落下し、フロントドアウインドウ レギュレータSUB-ASSY RHが変形するおそれがある。

   2. フロントドアウインドウ レギュレータSUB-ASSY RHの落下を防ぐため、ボルトを取りはずす際、フロントドアウインドウ レギュレータSUB-ASSY RHを手で支えて作業する。


■ 注 意 ■

パワーウインドウレギュレータ モータASSY RHまたはフロントドアウインドウ レギュレータSUB-ASSY RH交換時のみ作業を行う

1. トルクスソケットレンチ(T25)を使用して、ボルト3本をはずし、パワーウインドウレギュレータ モータASSY RHを取りはずす。


1. フロントドアガラス ラン RHを取りはずす。


1. ドア ウインドウ ガラス クリップ RHを取りはずす。


1. ボルトを取りはずす。


2. フロントドア フレームSUB-ASSY RR LWR RHを下方に引き抜き取りはずす。


1. コネクターを切り離す。(電子ドアロックあり)






2. フロントドアインサイドロッキング ケーブルASSY RHおよびフロントドアロックリモートコントロール ケーブルASSY RHをクランプから取りはずす。


   イラスト内指示文字

   *1	フロントドアインサイドロッキング ケーブルASSY RH
   *2	フロントドアロックリモートコントロール ケーブルASSY RH





3. トルクスソケットレンチ(T30)を使用して、ボルト3本を取りはずす。


4. フロントドア ロックASSY RHを下方へずらし、フロントドアアウトサイドハンドル フレームSUB-ASSY RHからフロントドアロック オープンロッド RHを抜いて、フロントドア ロックASSY RHをフロントドアインサイドロッキング ケーブルASSY RHとフロントドアロックリモートコントロール ケーブルASSY RH一体で取りはずす。






5. ドアロックワイヤハーネスシールをフロントドア ロックASSY RHから取りはずす。

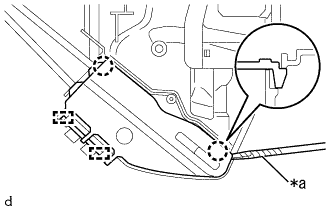

1. 保護テープを巻いたマイナス薄刃ドライバーを使用して、ツメ2箇所のかん合をはずす。


   イラスト内指示文字

   *a

   保護テープ

2. ガイド2箇所をはずし、フロントドアロックカバーSUB-ASSY RHをフロントドア ロックASSY RHから取りはずす。

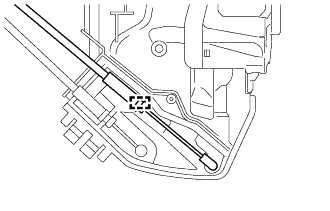

1. ガイドをはずし、フロントドアロックリモートコントロールケーブルASSY RHをフロントドア ロックASSY RHから取りはずす。

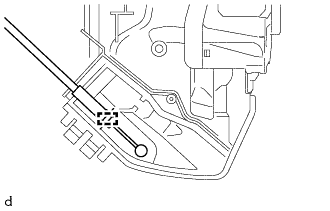

1. ガイドをはずし、フロントドアインサイドロッキングケーブルASSY RHをフロントドア ロックASSY RHから取りはずす。


1. ツメのかん合をはずし、フロントドアロックリンク クランプを取りはずす。


1. ホールプラグを取りはずす。


1. キーシリンダ付き







   1. トルクスソケットレンチ(T30)を使用して、、トルクススクリュをゆるめ、フロントドアロックシリンダASSY付きでフロントドアアウトサイドハンドル カバー RHを取りはずす。






   2. ガイドおよびツメのかん合をはずし、フロントドアアウトサイドハンドル カバー RHを取りはずす。


2. キーシリンダなし







   1. トルクスソケットレンチ(T30)を使用して、スクリュをゆるめ、フロントドアアウトサイドハンドル カバー RHを取りはずす。


1. フロントドア アウトサイド ハンドルASSY RHを車両後方へ引き、フロントドアアウトサイドハンドル フレームSUB-ASSY RHのかん合をはずす。


2. フロントドア アウトサイド ハンドルASSY RHを手前に引き、フロントドアパネルから取りはずす。


1. ツメ2箇所のかん合をはずし、フロントドアアウトサイドハンドル パッド FRを取りはずす。


1. ツメ2箇所のかん合をはずし、フロントドアアウトサイドハンドル パッド RRを取りはずす。


1. トルクスソケットレンチ(T30)を使用して、スクリュをゆるめる。


2. ニードルノーズプライヤーを使用して、クリップのかん合をはずし、フロントドアアウトサイドハンドル フレームSUB-ASSY RHを取りはずす。


   ■ 注 意 ■

   クリップがフロントドアパネルに残るとクリップが破損する恐れがあるので必ずフロントドアアウトサイドハンドル フレームSUB-ASSY RHと一緒に取りはずす。

1. 図に示す順に、フロントドアアウトサイドハンドルスナップのかん合をはずし、フロントドアロックオープン ロッド RHを取りはずす。


   イラスト内指示文字

   *1	フロントドアアウトサイドハンドルスナップ

1. ボルト3本をはずし、フロントドア チェックASSY RHを取りはずす。


1. クリップ15箇所のかん合をはずし、フロントドア ウエザストリップ RHを取りはずす。


1. フロントドアパネル クッション2個を取りはずす。
