スタータASSY（1NZ-FE　／　寒冷地仕様車以外）  組み付け

準備品一覧

1. スタータクラッチのブシュ，スプライン部およびピニオンストップナットにデンソー50号グリースを塗布する。






2. ショックアブソーバベアリングにスタータクラッチおよびピニオンストップナットを取り付ける。


3. 新品のスナップリングにデンソー50号グリースを塗布し、ショックアブソーバベアリングの溝に取り付ける。






4. バイスでスナップリングを圧縮する。






5. スタータクラッチの外周を手で保持し、プラスチックハンマーを使用して、ショックアブソーバベ アリングを軽くたたき、ピニオンストップナットをスナップリングの上へ移動させる。






6. デンソー50 号グリースを、ドライブレバーの図に示す位置に塗布する。


   イラスト内指示文字

   デンソー50号グリース

7. ドライブレバーをスタータクラッチに取り付ける。






8. スタータドライブハウジングASSYの切り欠きとショックアブソーバベ アリングの打ち出しを合わせて、ショックアブソーバベアリング を取り付ける。


   イラスト内指示文字

   *a	切り欠き
   *b	打ち出し

1. スタータ アーマチュアASSYをスタータ ヨークASSYに取り付ける。

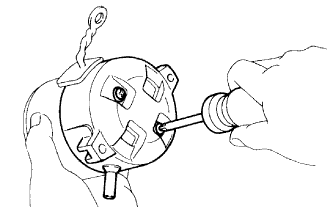

1. マイナスドライバーを使用して、ブラシスプリングを起こしブラシを取り付ける






2. スクリュ2本でスタータコンミュテータエンドフレームASSYを取り付ける。


   基準値

   T = 1.5 N・m{ 15 kgf・cm }

   ■ 注 意 ■

   スタータブラシ ホルダASSYと水抜きパイプが内部干渉するので、コンミュテータエンドフレームASSYを傾けて取り付ける。

1. スタータ ヨークASSYの打ち出し部とショックアブソーバベアリングの切り欠き部を合わせる。


   イラスト内指示文字

   *a	打ち出し
   *b	切り欠き





2. スルーボルト2本を取り付ける。


   基準値

   T = 5.9 N・m{ 60 kgf・cm }

1. マグネットスタータスイッチASSY のフックをドライブレバーの上側から引っ掛けて、マグネットスタータ スイッチASSYを取り付ける。


   イラスト内指示文字

   *1	ドライブレバー
   *2	フック





2. ナット2個を取り付ける。


   基準値

   T = 7.5 N・m{ 76 kgf・cm }





3. ナットでC端子のハーネスを取り付ける。


   基準値

   T = 9.8 N・m{ 100 kgf・cm }
