スタータASSY（1NR-FE）  取り付け

準備品一覧

1. ボルトで、ワイヤハーネスクランプブラケットを取り付ける。


   基準値

   T = 8.4 N・m{ 85 kgf・cm }

2. ボルト2本で、スタータASSYを取り付ける。


   基準値

   T = 37 N・m{ 377 kgf・cm }

3. コネクターを接続する。


4. ナットで、ワイヤハーネスを30端子に接続する。


   基準値

   T = 9.8 N・m{ 100 kgf・cm }

5. ターミナルキャップを閉じる。


6. ワイヤハーネスクランプ2箇所を接続する。


1. 突起部をシリンダブロックSUB-ASSYの先端部に挿入し、シリンダブロックSUB-ASSYに沿って押し込みながらツメを挿入する。


   ■ 注 意 ■

   1. はめ込み感覚があること(パチンという音がする、ツメがゆるくないこと)を確認する。

   2. はめ込み感覚がなくツメが変形している場合は、新品に交換する。


1. ボルト2本で、トランスミッション コントロールケーブル ブラケット NO.1をコンティニュアスリバリアブルトランスアクスルASSYに取り付ける。


   基準値

   T = 12 N・m{ 122 kgf・cm }

2. クランプで、エンジンワイヤをトランスミッション コントロールケーブル ブラケット NO.1に接続する。


1. 新品のクリップで、トランスミッション コントロールケーブルASSYをトランスミッションコントロールケーブルブラ ケットNO.1に取り付ける。


   ■ 注 意 ■

   トランスミッション コントロールケーブルASSYのマーキングがトランスミッションコントロールケーブルブラケットNO.1のスリット位置と合っていることを確認する。

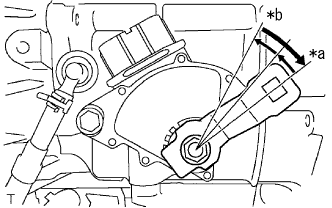

2. コントロールシャフトレバーを時計方向に止まるまで回転させ、 その位置から反時計方向に2ノッチ回転させてNポジションにする。


   イラスト内指示文字

   *a	P ポジション
   *b	N ポジション

3. ナットで、トランスミッション コントロールケーブルASSYをコントロールシャフトレバーに取り付ける。


   基準値

   T = 12 N・m{ 122 kgf・cm }

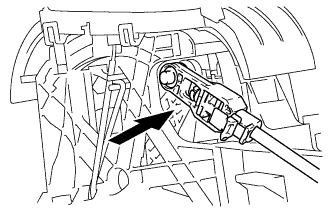

4. シフトレバーがNポジションになっていることを確認し、ケーブルエンドをシフトレバーASSYに取り付ける。


   ■ 注 意 ■

   1. ケーブルエンドをピンの根元まで確実に取り付ける。

   2. ケーブルエンドの調整機構ロック部が運転席側になるように取り付ける。


1. パーキングブレーキを作用させ、シフトレバー位置をNポジションにする。


2. リヤコンソール ボックスを取りはずす。（要領は参照）






3. アジャスターケースのカバーを矢印方向へ移動させる。


   イラスト内指示文字

   *1	アジャスターケース
   *2	カバー





4. 薄刃マイナスドライバーを使用して、アジャスターケースのロックピースを引き出す。


   イラスト内指示文字

   *1	アジャスターケース
   *2	ロックピース

5. ケーブルロッドを指で軽く車両後方へ引っ張りケーブルのガタを取り除く。






6. アジャスターケースのロックピースをアジャスターケース内へ押し込みロックする。


   イラスト内指示文字

   *1	アジャスターケース
   *2	ロックピース
   *3	ケーブルロッド





7. アジャスターケースのカバーを矢印方向へ移動させる。


   イラスト内指示文字

   *1	アジャスターケース
   *2	ロックピース
   *3	カバー

   ■ 注 意 ■

   ロックピースの突起を乗り越えるまで移動させないとケーブルがロックできず、確実なシフト操作ができなくなる。

8. リヤコンソール ボックスを取り付ける。（要領は参照）

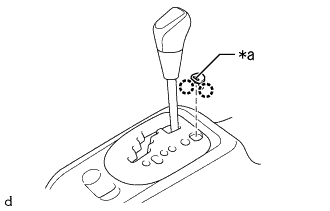

1. ツメ2箇所をかん合させ、シフトロック レリーズボタン カバーをシフトレバーASSY取り付ける。


   ■ 注 意 ■

   シフトロック レリーズボタン カバーの溝が車両後方になるように取り付ける。

   イラスト内指示文字

   *a

   溝

1. クリップ4箇所をかん合させ、リヤコンソール ボックスを取り付ける。


1. クリップ3箇所をかん合させ、インストルメントパネル ボックスSUB-ASSY CTRを仮付けする。


2. ボルト2本で、インストルメントパネル ボックスSUB-ASSY CTRを取り付ける。


   基準値

   T = 5.0 N・m{ 51 kgf・cm }

3. クリップを取り付ける。


1. ガイドを差し込む。


2. ツメ2箇所をかん合させ、インストルメントパネルカップ ホルダASSYを取り付ける。


3. インストルメントパネルカップ ホルダASSYを閉じる。


1. バッテリトレイを取り付ける。


1. バッテリを取り付ける。


2. ナット2個で、バッテリホールドダウンクランプおよびバッテリクランプボルトを取り付ける。


   基準値

   T = 3.0 N・m{ 31 kgf・cm }

3. ナットで、バッテリワイヤをバッテリプラスターミナルに接続する。


   基準値

   T = 5.4 N・m{ 55 kgf・cm }
