パワーアウトレット ソケットASSY NO.1（アクセサリソケットＤＣ１２Ｖ）  取り外し

準備品一覧



1. インストルメントクラスタフィニッシュ パネルSUB-ASSY CTR取りはずし


    B381406

  1. ツメ14箇所のかん合をはずし、インストルメントクラスタフィニッシュ パネルSUB-ASSY CTRを取りはずす。

  2. ハザードウォーニングシグナル スイッチコネクターを切り離す。



2. インストルメント カバー LWR CTR取りはずし


    B381758

  1. ツメ6箇所のかん合をはずし、インストルメント カバー LWR CTRを切り離す。



    2. B381759J01

  2. アクセサリソケットＡＣ１００Ｖあり

    1. パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクターを切り離す。

    2. パワーアウトレット ソケット(アクセサリソケットAC100V)コネクターを切り離す。

    3. インテリアイルミネーション ランプASSY NO.1コネクターを切り離し、インストルメント カバー LWR CTRを取りはずす。
      イラスト内指示文字
      *1
      		パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクター
      *2
      		パワーアウトレット ソケット(アクセサリソケットAC100V)
      *3
      		インテリアイルミネーション ランプASSY NO.1コネクター



    3. B381760J01

  3. アクセサリソケットＡＣ１００Ｖなし

    1. パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクターを切り離す。

    2. インテリアイルミネーション ランプASSY NO.1コネクターを切り離し、インストルメント カバー LWR CTRを取りはずす。
      イラスト内指示文字
      *1
      		パワーアウトレット ソケットASSY NO.1(アクセサリソケットDC12V)コネクター
      *2
      		インテリアイルミネーション ランプASSY NO.1コネクター



3. パワーアウトレット ソケットASSY NO.1取りはずし

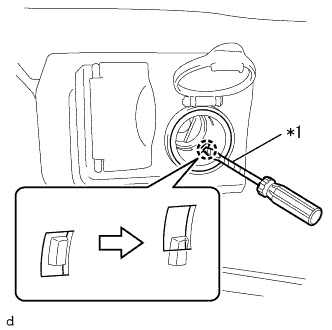

    E300397J01

  1. 保護テープを巻いた薄刃マイナスドライバーを使用して、ツメのかん合をはずし、パワーアウトレット ソケットASSY NO.1を取りはずす。
    イラスト内指示文字
    *1
    		保護テープ



4. パワーアウトレットソケット カバー NO.1取りはずし

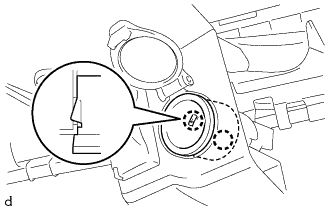

    E300398

  1. ツメ2箇所のかん合をはずし、パワーアウトレットソケット カバー NO.1を取りはずす。
