CAN通信システム    エアコンECU通信途絶モード

準備品一覧


機能説明



診断項目
症状
疑わしい箇所
エアコンECU通信途絶モード
どちらかの項目に当てはまる場合
  1. GTSの‘バス診断’画面に‘A/C’が表示されない(要領は参照)
  2. ダイアグコード組み合わせ表の‘エアコンECU通信途絶モード’にあてはまる(要領は参照)
  1. エアコンディショナアンプリファイアASSY支線断線またはコネクター
  2. エアコンディショナアンプリファイアASSY電源系統異常
  3. エアコンディショナアンプリファイアASSY内部異常


回路図



C309653J01



点検手順


■ 注 意 ■
  1. CANバスの抵抗値を測定する場合はIG OFF後、キー操作、スイッチ操作、ドア開閉をせずに1分以上放置してからバッテリを切り離し、再度1分以上経過してから抵抗値を測定する。
  2. CAN通信系のダイアグコードが出力している場合は必ず「トラブルシュートの進め方」からトラブルシュートを行う。(要領は参照)
  3. 修理完了後、DTC確認手順を実行して、DTCが出力されていないかを確認する。
    DTC確認手順:IG ONにして、5秒以上待機。
  4. 修理完了後、CANバス接続ECU確認を行い、CAN通信に接続されているECUおよびセンサが全て表示されていることを確認する。(要領は参照)
  5. IG OFF後、バッテリターミナルを切り離す前に待ち時間が発生する場合がある。このため作業前にバッテリ端子切り離し時の注意事項を確認する。(要領は参照)


□ 参 考 □
  1. 各コネクターを点検する際、コネクターを切り離す前にコネクターケースを接続方向に押し、かん合のゆるみ、抜けが発生していないことを確認する。
  2. コネクターを切り離した際、コネクター端子およびコネクターケースに破損、変形、腐食などがないことを確認する。


手順1CANバス支線断線点検（エアコンディショナアンプリファイアASSY支線）

  1. バッテリマイナスターミナルを切り離す。



    E218543J06

  1. エアコンディショナアンプリファイアASSYのコネクターE87を切り離す。

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E87-8(TX+) - E87-9(TX-)
    		バッテリマイナスターミナル切り離し
    		54 to 69 Ω

    イラスト内指示文字
    *a
    		車両ワイヤハーネスコネクター前側
    (エアコンディショナアンプリファイアASSY)



NG
CANバス支線またはコネクター修理または交換
OK


手順2ワイヤハーネスおよびコネクター点検（電源系統）

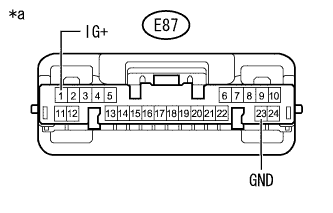

    E218543J08

  1. 下表に従って抵抗を測定する。

    抵抗値
    点検端子
    		点検条件
    		基準値
    E87-23(GND) - ボデーアース
    		バッテリマイナスターミナル切り離し
    		1 Ω未満

  1. バッテリマイナスターミナルを接続する。

  1. 下表に従って電圧を測定する。

    電圧値
    点検端子
    		点検条件
    		基準値
    E87-1(IG+) - ボデーアース
    		IG ON
    		11 to 14 V
    イラスト内指示文字
    *a
    		車両ワイヤハーネスコネクター前側
    (エアコンディショナアンプリファイアASSY)



NG
ワイヤハーネスまたはコネクター修理または交換
OK

エアコンディショナ アンプリファイアASSY交換 （要領は 参照）
