リヤドア ロックASSY LH  単体点検

準備品一覧

1. ドアロック作動点検



   1. 各端子間にバッテリー電圧を加えたときのドアロック作動を点検する。


      基準

      接続	作動
      バッテリプラス → 4 バッテリマイナス → 1	ロック
      バッテリプラス → 1 バッテリマイナス → 4	アンロック

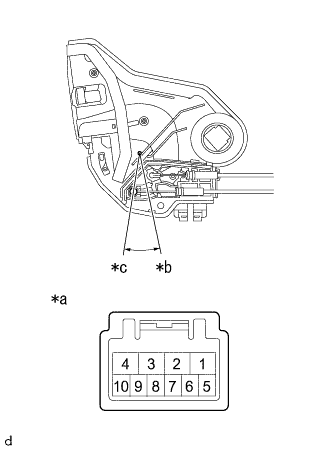

      イラスト内指示文字

      *a	コネクター非接続状態 (リヤドア ロックASSY LH)
      *b	アンロック
      *c	ロック
