リヤドア ロックASSY RH  単体点検

準備品一覧



1. リヤドア ロックASSY RH点検（電子ドアロックあり）

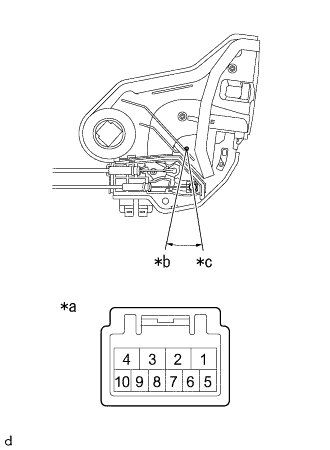

    E303016J01

  1. ドアロック作動点検

    1. 各端子間にバッテリー電圧を加えたときのドアロック作動を点検する。

      基準
      接続
      		作動
      バッテリプラス → 4
      バッテリマイナス → 1
      		ロック
      バッテリプラス → 1
      バッテリマイナス → 4
      		アンロック

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (リヤドア ロックASSY RH)
      *b
      		アンロック
      *c
      		ロック
