フロントドア ロックASSY LH  単体点検

準備品一覧



1. フロントドア ロックASSY LH点検（電子ドアロックあり）


    E303004J01

  1. ドアロック作動点検

    1. コネクターの各端子間にバッテリ電圧を加えたときのドアロック作動を点検する。

      基準
      バッテリー接続
      		ドアロック作動
      バッテリプラス → 4
      バッテリマイナス → 1
      		ロック
      バッテリプラス → 1
      バッテリマイナス → 4
      		アンロック

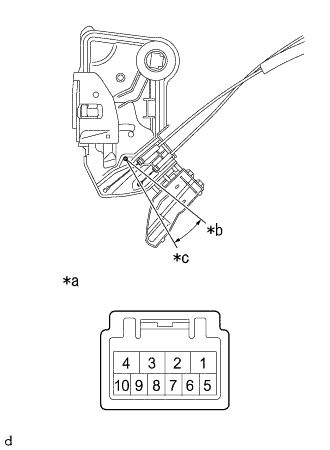

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (フロントドア ロックASSY LH)
      *b
      		ロック
      *c
      		アンロック
