フロントドア ロックASSY RH  単体点検

準備品一覧



1. フロントドア ロックASSY RH点検（電子ドアロックあり）

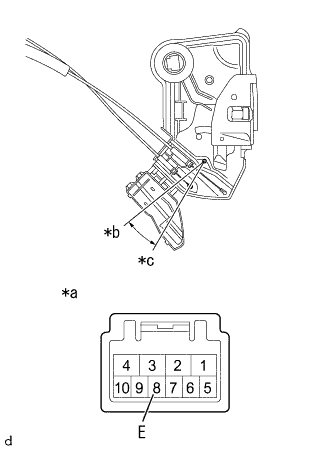

    E303002J01

  1. ドアロック作動点検

    1. コネクターの各端子間にバッテリ電圧を加えたときのドアロック作動を点検する。

      基準
      接続
      		基準
      バッテリプラス - 4
      バッテリマイナス - 1
      		ロック
      バッテリプラス - 1
      バッテリマイナス - 4
      		アンロック

  2. ポジションスイッチ点検

    1. 下表に従って抵抗を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      7 - 8(E)
      		ロック
      		10 kΩ以上
      アンロック
      		1 Ω未満

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (フロントドア ロックASSY RH)
      *b
      		アンロック
      *c
      		ロック

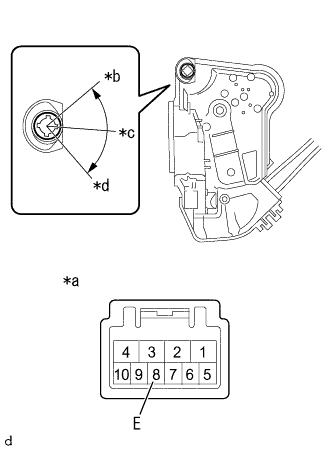

    3. E303003J01

  3. キー連動スイッチ点検

    1. 下表に従って抵抗を測定する。

      抵抗値
      スイッチ
      		端子番号
      		基準
      6 - 8 (E)
      		ロック
      		1 Ω未満
      中立
      		10 kΩ以上
      5 - 8 (E)
      		アンロック
      		1 Ω未満
      中立
      		10 kΩ以上り

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (フロントドア ロックASSY RH)
      *b
      		アンロック
      *c
      		中立
      *d
      		ロック
