ウインドゥデフォッガーシステム  ＥＣＵ端子配列





  1. ヒータ コントロールSUB-ASSY NO.3(リヤウインドウ デフォッガースイッチ)

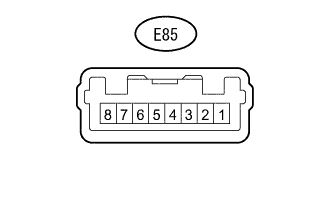

    E283495J03

    1. コネクターを接続した状態でテスター棒を車両ワイヤハーネスコネクター裏側からあて、各端子を点検する。

      基準
      端子番号(端子記号)
      		項目
      		点検条件
      		基準値
      E85-1(E)←→ボデーアース
      		抵抗
      		常時
      		1Ω未満
      E85-2(RDEF)←→ボデーアース
      		電圧
      		IG ON、リヤウインドウ デフォッガースイッチOFF → ON → ON後15分経過時(OFF)
      		11 to 14 V → 1 V未満 → 11 to 14 V
      E85-3(IG+)←→ボデーアース
      		電圧
      		IG OFF → IG ON
      		1 V未満 → 11 to 14 V
