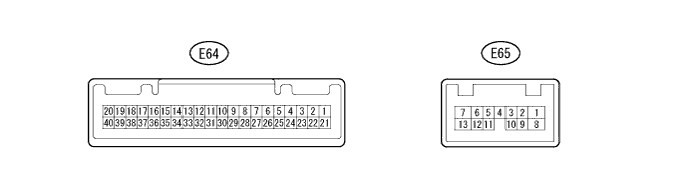

Система освещения Распиновка разъемов ЭБУ (ECU) |
Проверьте каждый контакт, прикладывая щуп тестера к задней стороне разъема жгута проводов автомобиля при подключенном разъеме.
| № контакта (Обозначение) |
Вход/Выход |
Параметр |
Условие проверки |
Контрольное значение |
|---|---|---|---|---|
| E64-14(-) ←→ Масса кузова |
Вход |
Напряжение |
Зажигание (IG) ВКЛ, индикатор дальнего света: горит → не горит |
1 В или менее → от 11 до 14 В |
| E64-19(+) ←→ Масса кузова |
Вход |
Напряжение |
Зажигание (IG) ВКЛ, индикатор дальнего света: горит → не горит |
от 11 до 14 В → 1 В или менее |
| E64-21(ET) ←→ Масса кузова |
- |
Сопротивление |
Всегда |
Менее 1 Ом |
| E64-23(SW) ←→ Масса кузова |
Вход |
Напряжение |
Любая дверь (кроме водительской) открыта → закрыта*1 |
1 В или менее → от 11 до 14 В |
| E64-24(SW2) ←→ Масса кузова |
Вход |
Напряжение |
Водительская дверь открыта → закрыта |
1 В или менее → от 11 до 14 В |
| E64-39 (IG+) ←→ Масса кузова |
Вход |
Напряжение |
Зажигание (IG) ВЫКЛ → ВКЛ |
1 В или менее → от 11 до 14 В |
| E64-40(B) ←→ Масса кузова |
Вход |
Напряжение |
Всегда |
от 11 до 14 В |
| E65-1(B) ←→ Масса кузова |
Вход |
Напряжение |
Всегда |
от 11 до 14 В |
| E65-3(HAZ) ←→ Масса кузова |
Вход |
Напряжение |
Зажигание (IG) ВКЛ, выключатель аварийной сигнализации ВЫКЛ → ВКЛ |
от 11 до 14 В → 1 В или менее |
| E65-7(LR) ←→ Масса кузова |
Выход |
Напряжение |
Указатель правого поворота мигает → не горит |
от 11 до 14 В ←→ менее 1 В |
| E65-9(ER) ←→ Масса кузова |
Вход |
Напряжение |
Переключатель указателей поворота (правый) ВЫКЛ → ВКЛ |
от 11 до 14 В → 1 В или менее |
| E65-10(EL) ←→ Масса кузова |
Вход |
Напряжение |
Переключатель указателей поворота (левый) ВЫКЛ → ВКЛ |
от 11 до 14 В → 1 В или менее |
| E65-11(S) ←→ Масса кузова*2 |
Вход |
Напряжение |
Зажигание (IG) ВКЛ, индикатор задних противотуманных фар горит → не горит |
от 11 до 14 В → 1 В или менее |
| E65-13(LL) ←→ Масса кузова |
Выход |
Напряжение |
Указатель левого поворота мигает → не горит |
от 11 до 14 В ←→ менее 1 В |
