サーミスタASSY(ガイキ センサ)  単体点検

準備品一覧



1. サーミスタASSY点検

  1. 抵抗値点検

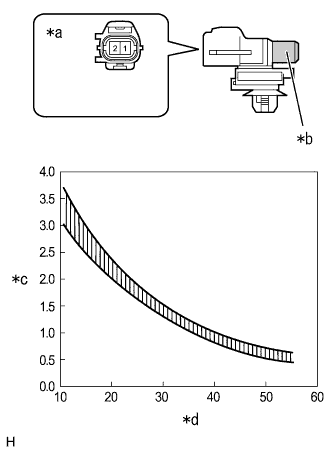

      E202729J14

    1. 下表に従って抵抗を測定する。

      抵抗値
      点検端子
      		点検条件
      		基準値
      1 - 2
      		10°C
      		3.09 to 3.66 kΩ
      15°C
      		2.47 to 2.86 kΩ
      20°C
      		1.99 to 2.25 kΩ
      25°C
      		1.62 to 1.79 kΩ
      30°C
      		1.29 to 1.46 kΩ
      35°C
      		1.04 to 1.20 kΩ
      40°C
      		0.84 to 0.99 kΩ
      45°C
      		0.68 to 0.82 kΩ
      50°C
      		0.56 to 0.68 kΩ
      55°C
      		0.46 to 0.57 kΩ
      60°C
      		0.38 to 0.48 kΩ

      □ 参 考 □
      1. 温度センサ部を触れると体温が影響して正しい判断ができないため、サーミスタASSYの点検時はコネクター側を持って行う。
      2. サーミスタASSYを雰囲気温度になじませてから点検を行う。

      イラスト内指示文字
      *a
      		コネクター非接続状態
      (サーミスタASSY)
      *b
      		温度センサ部
      *c
      		抵抗値 (kΩ)
      *d
      		温度 (°C)
