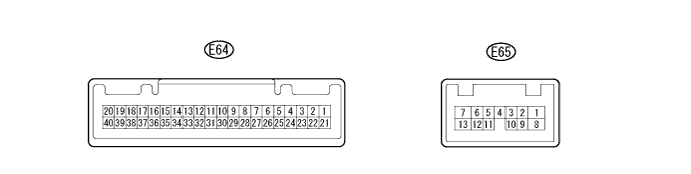

キー抜き忘れウォーニングシステム ＥＣＵ端子配列 |
コンビネーションメータASSYのコネクターE64を切り離す。
端子間の電圧および抵抗を測定する。
| 端子番号(端子記号) | 点検条件 | 基準値 |
|---|---|---|
| E64-40 (B) ←→ ボデーアース | 常時 | 11 to 14 V |
| E64-39 (IG+) ←→ ボデーアース | IG ON | 11 to 14 V |
| E64-27 (KSW) ←→ ボデーアース | イグニッションキーシリンダーにキーなし→あり | 10 kΩ 以上 → 1 Ω未満 |
| E64-24 (SW2) ←→ ボデーアース | 運転席ドア 閉 → 運転席ドア 開 | 10 kΩ 以上 → 1 Ω未満 |
| E64-21 (ET) ←→ ボデーアース | 常時 | 1 Ω未満 |
コンビネーションメータASSYのコネクターE64を接続する。
端子間の電圧を測定する。
| 端子番号(端子記号) | 点検条件 | 基準値 |
|---|---|---|
| E64-27 (KSW) ←→ ボデーアース | イグニッションキーシリンダーにキーなし→あり | 1 V未満 → 11 to 14 V |
| E64-24 (SW2) ←→ ボデーアース | 運転席ドア 閉 → 運転席ドア 開 | 11 to 14 V → 1 V未満 |
